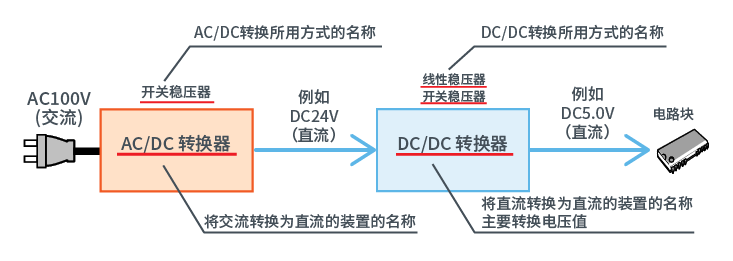

通過一個轉換器能將一個直流電壓（3.0V）轉換成其他的直流電壓（1.5V或5.0V），我們稱這個轉換器為DC-DC轉換器，或稱之為開關電源或開關調整器。DC-DC轉換器廣泛應用于手機、MP3、數碼相機、便攜式媒體播放器等產品中。在電路類型分類上屬于斬波電路。

工作原理

A: DC-DC轉換器一般由控制芯片，電感線圈，二極管，三極管，電容器構成。在討論DC-DC轉換器的性能時，如果單針對控制芯片，是不能判斷其優劣的。其外圍電路的元器件特性，和基板的布線方式等，能改變電源電路的性能，因此，應進行綜合判斷。

B: 調制方式

1: PFM（脈沖頻率調制方式）

開關脈沖寬度一定，通過改變脈沖輸出的頻率，使輸出電壓達到穩定。

2: PWM（脈沖寬度調制方式）

開關脈沖的頻率一定，通過改變脈沖輸出寬度，使輸出電壓達到穩定。

C: 通常情況下，采用PFM和PWM這兩種不同調制方式的DC-DC轉換器的性能不同點如下。

PWM方式比較常用，PFM一般是輕載時使用。
