IGBT是什么？都有哪些特點？

電子百科|Electronic-encyclopedia|

2022-11-29 09:00:55 678

IGBT（Insulated Gate Bipolar Transistor）也稱為：絕緣柵雙極晶體管，IGBT是能源變換與傳輸?shù)暮诵钠骷?，俗稱電力電子裝置的“CPU”，作為*戰略性新興產業，在軌道交通、智能電網、航空航天、電動汽車與新能源裝備等領域應用極廣。是由（Bipolar Junction Transistor，BJT）雙極型三極管和絕緣柵型場效應管（Metal Oxide Semiconductor，MOS）組成的復合全控型電壓驅動式功率半導體器件,IGBT綜合了這兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

方法

IGBT是將強電流、高壓應用和快速終端設備用垂直功率MOSFET的自然進化。由于實現一個較高的擊穿電壓BVDSS需要一個源漏通道，而這個通道卻具有很高的電阻率，因而造成功率MOSFET具有RDS(on)數值高的特征，IGBT消除了現有功率MOSFET的這些主要缺點。雖然*新一代功率MOSFET 器件大幅度改進了RDS(on)特性，但是在高電平時，功率導通損耗仍然要比IGBT 技術高出很多。較低的壓降，轉換成一個低VCE(sat)的能力，以及IGBT的結構，同一個標準雙極器件相比，可支持更高電流密度，并簡化IGBT驅動器的原理圖。

導通

IGBT硅片的結構與功率MOSFET 的結構十分相似，主要差異是IGBT增加了P+ 基片和一個N+ 緩沖層(NPT-非穿通-IGBT技術沒有增加這個部分)。其中一個MOSFET驅動兩個雙極器件?；膽?yīng)用在管體的P+和 N+ 區之間創建了一個J1結。當正柵偏壓使柵極下面反演P基區時，一個N溝道形成，同時出現一個電子流，并完全按照功率 MOSFET的方式產生一股電流。如果這個電子流產生的電壓在0.7V范圍內，那么，J1將處于正向偏壓，一些空穴注入N-區內，并調整陰陽極之間的電阻率，這種方式降低了功率導通的總損耗，并啟動了第二個電荷流。*后的結果是，在半導體層次內臨時出現兩種不同的電流拓?fù)洌阂粋€(gè)電子流(MOSFET 電流)；一個空穴電流(雙極)。

關斷

當在柵極施加一個負偏壓或柵壓低于門限值時，溝道被禁止，沒有空穴注入N-區內。在任何情況下，如果MOSFET電流在開關階段迅速下降，集電極電流則逐漸降低，這是因?yàn)閾Q向開始后，在N層內還存在少數的載流子(少子)。這種殘余電流值(尾流)的降低，完全取決于關斷時電荷的密度，而密度又與幾種因素有關，如摻雜質的數量和拓?fù)洌瑢哟魏穸群蜏囟取Ｉ僮拥乃p使集電極電流具有特征尾流波形，集電極電流引起以下問題：功耗升高；交叉導通問題，特別是在使用續流二極管的設備上，問題更加明顯。

鑒于尾流與少子的重組有關，尾流的電流值應與芯片的溫度、IC 和VCE密切相關的空穴移動性有密切的關系。因此，根據所達到的溫度，降低這種作用在終端設備設計上的電流的不理想效應是可行的。

阻斷與閂鎖

當集電極被施加一個反向電壓時， J1 就會受到反向偏壓控制，耗盡層則會向N-區擴展。因過多地降低這個層面的厚度，將無法取得一個有效的阻斷能力，所以，這個機制十分重要。另一方面，如果過大地增加這個區域尺寸，就會連續地提高壓降。第二點清楚地說明了NPT器件的壓降比等效(IC 和速度相同) PT 器件的壓降高的原因。

當柵極和發射極短接并在集電極端子施加一個正電壓時，P/N J3結受反向電壓控制，此時，仍然是由N漂移區中的耗盡層承受外部施加的電壓。

IGBT在集電極與發射極之間有一個寄生PNPN晶閘管。在特殊條件下，這種寄生器件會導通。這種現象會使集電極與發射極之間的電流量增加，對等效MOSFET的控制能力降低，通常還會引起器件擊穿問題。晶閘管導通現象被稱為IGBT閂鎖，具體地說，這種缺陷的原因互不相同，與器件的狀態有密切關系。通常情況下，靜態和動態閂鎖有如下主要區別：

當晶閘管全部導通時，靜態閂鎖出現，只在關斷時才會出現動態閂鎖。這一特殊現象嚴重地限制了安全操作區。為防止寄生NPN和PNP晶體管的有害現象，有必要采取以下措施：防止NPN部分接通，分別改變布局和摻雜級別，降低NPN和PNP晶體管的總電流增益。此外，閂鎖電流對PNP和NPN器件的電流增益有一定的影響，因此，它與結溫的關系也非常密切；在結溫和增益提高的情況下，P基區的電阻率會升高，破壞了整體特性。因此，器件制造商必須注意將集電極*大電流值與閂鎖電流之間保持一定的比例，通常比例為1：5。

靜態特性

IGBT 的靜態特性主要有伏安特性、轉移特性。

IGBT 的伏安特性是指以柵源電壓Ugs 為參變量時，漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制，Ugs 越高， Id 越大。它與GTR 的輸出特性相似．也可分為飽和區1 、放大區2 和擊穿特性3 部分。在截止?fàn)顟B(tài)下的IGBT ，正向電壓由J2 結承擔，反向電壓由J1結承擔。如果無N+緩沖區，則正反向阻斷電壓可以做到同樣水平，加入N+緩沖區后，反向關斷電壓只能達到幾十伏水平，因此限制了IGBT 的某些應用范圍。

IGBT 的轉移特性是指輸出漏極電流Id 與柵源電壓Ugs 之間的關系曲線。它與MOSFET 的轉移特性相同，當柵源電壓小于開啟電壓Ugs(th) 時，IGBT 處于關斷狀態。在IGBT 導通后的大部分漏極電流范圍內， Id 與Ugs呈線性關系。*高柵源電壓受*大漏極電流限制，其*佳值一般取為15V左右。

動態特性

動態特性又稱開關特性，IGBT的開關特性分為兩大部分：一是開關速度，主要指標是開關過程中各部分時間；另一個是開關過程中的損耗。

IGBT 的開關特性是指漏極電流與漏源電壓之間的關系。IGBT 處于導通態時，由于它的PNP 晶體管為寬基區晶體管，所以其B 值極低。盡管等效電路為達林頓結構，但流過MOSFET 的電流成為IGBT 總電流的主要部分。此時，通態電壓Uds(on) 可用下式表示：：

Uds(on) = Uj1 + Udr + IdRoh

式中Uj1 —— JI 結的正向電壓，其值為0.7 ～1V ；Udr ——擴展電阻Rdr 上的壓降；Roh ——溝道電阻。

通態電流Ids 可用下式表示：

Ids=(1+Bpnp)Imos

式中Imos ——流過MOSFET 的電流。

由于N+ 區存在電導調制效應，所以IGBT 的通態壓降小，耐壓1000V的IGBT 通態壓降為2 ～ 3V 。IGBT 處于斷態時，只有很小的泄漏電流存在。

IGBT 在開通過程中，大部分時間是作為MOSFET 來運行的，只是在漏源電壓Uds 下降過程后期， PNP 晶體管由放大區至飽和，又增加了一段延遲時間。td(on) 為開通延遲時間，tri 為電流上升時間。實際應用中常給出的漏極電流開通時間ton 即為td (on) tri 之和，漏源電壓的下降時間由tfe1 和tfe2 組成。

IGBT的觸發和關斷要求給其柵極和基極之間加上正向電壓和負向電壓，柵極電壓可由不同的驅動電路產生。當選擇這些驅動電路時，必須基于以下的參數來進行：器件關斷偏置的要求、柵極電荷的要求、耐固性要求和電源的情況。因?yàn)镮GBT柵極- 發射極阻抗大，故可使用MOSFET驅動技術進行觸發，不過由于IGBT的輸入電容較MOSFET為大，故IGBT的關斷偏壓應該比許多MOSFET驅動電路提供的偏壓更高。

IGBT在關斷過程中，漏極電流的波形變?yōu)閮啥?。因?yàn)镸OSFET關斷后，PNP晶體管的存儲電荷難以迅速消除，造成漏極電流較長的尾部時間，td(off)為關斷延遲時間，trv為電壓Uds(f)的上升時間。實際應用中常常給出的漏極電流的下降時間Tf由圖中的t(f1)和t(f2)兩段組成，而漏極電流的關斷時間

t(off)=td(off)+trv十t(f)

式中：td(off)與trv之和又稱為存儲時間。

IGBT的開關速度低于MOSFET，但明顯高于GTR。IGBT在關斷時不需要負柵壓來減少關斷時間，但關斷時間隨柵極和發射極并聯電阻的增加而增加。IGBT的開啟電壓約3～4V，和MOSFET相當。IGBT導通時的飽和壓降比MOSFET低而和GTR接近，飽和壓降隨柵極電壓的增加而降低。

正式商用的IGBT器件的電壓和電流容量還很有限，遠遠不能滿足電力電子應用技術發展的需求；高壓領域的許多應用中，要求器件的電壓等級達到10KV以上，目前只能通過IGBT高壓串聯等技術來實現高壓應用。國外的一些廠家如瑞士ABB公司采用軟穿通原則研制出了8KV的IGBT器件，德國的EUPEC生產的6500V/600A高壓大功率IGBT器件已經獲得實際應用，日本東芝也已涉足該領域。與此同時，各大半導體生產廠商不斷開發IGBT的高耐壓、大電流、高速、低飽和壓降、高可靠性、低成本技術，主要采用1um以下制作工藝，研制開發取得一些新進展。2013年9月12日我國自主研發的高壓大功率3300V/50A IGBT（絕緣柵雙極型晶體管）芯片及由此芯片封裝的大功率1200A/3300V IGBT模塊通過專家鑒定，中國自此有了完全自主的IGBT“中國芯”。

除了IGBT外，功率半導體元器件（晶體管領域）的代表產品還有MOSFET、BIPOLAR等，它們主要被用作半導體開關。
根據其分別可支持的開關速度，BIPOLAR適用于中速開關，MOSFET則適用于高頻領域。
IGBT是輸入部為MOSFET結構、輸出部為BIPOLAR結構的元器件，通過這兩者的復合化，既是使用電子與空穴兩種載體的雙極元件，同時也是兼顧低飽和電壓（與功率MOSFET的低導通電阻相當）和較快的開關特性的晶體管。
盡管其具有較快的開關特性，但仍比不上功率MOSFET，這是IGBT的弱點。

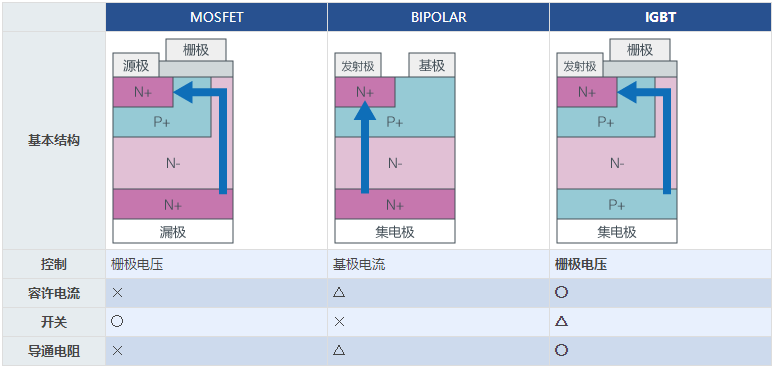

【功率元器件的基本結構與特點】

至產品詳細網頁
