IGBIGBT的結構

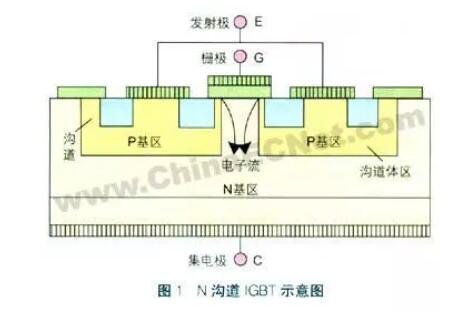

圖1所示為一個N溝道增強型絕緣柵雙極晶體管結構，N+區稱為源區，附于其上的電極稱為源極。N+區稱為漏區。器件的控制區為柵區，附于其上的電極稱為柵極。溝道在緊靠柵區邊界形成。在漏、源之間的P型區（包括P+和P-區，溝道在該區域形成），稱為亞溝道區（Subchannel region）。
而在漏區另一側的P+區稱為漏注入區（Drain injector），它是IGBT特有的功能區，與漏區和亞溝道區一起形成PNP雙極晶體管，起發射極的作用，向漏極注入空穴，進行導電調制，以降低器件的通態電壓。附于漏注入區上的電極稱為漏極。
451dcccaf7de110371fe1fb49fac286a

IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP晶體管提供基極電流，使IGBT導通。反之，加反向門極電壓消除溝道，流過反向基極電流，使IGBT關斷。
IGBT的驅動方法和MOSFET基本相同，只需控制輸入極N一溝道MOSFET，所以具有高輸入阻抗特性。當MOSFET的溝道形成后，從P+基極注入到N一層的空穴（少子），對N一層進行電導調制，減小N一層的電阻，使IGBT在高電壓時，也具有低的通態電壓。

IGBT的工作特性

1.靜態特性

IGBT的靜態特性主要有伏安特性、轉移特性和開關特性。

IGBT的伏安特性是指以柵源電壓Ugs為參變量時，漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制，Ugs越高， Id越大。它與GTR的輸出特性相似．也可分為飽和區1、放大區2和擊穿特性3部分。在截止狀態下的IGBT，正向電壓由J2結承擔，反向電壓由J1結承擔。如果無N+緩沖區，則正反向阻斷電壓可以做到同樣水平，加入N+緩沖區后，反向關斷電壓只能達到幾十伏水平，因此限制了IGBT的某些應用范圍。

IGBT的轉移特性是指輸出漏極電流Id與柵源電壓Ugs之間的關系曲線。它與MOSFET的轉移特性相同，當柵源電壓小于開啟電壓Ugs(th)時，IGBT處于關斷狀態。在IGBT導通后的大部分漏極電流范圍內，Id與Ugs呈線性關系。*高柵源電壓受*大漏極電流限制，其*佳值一般取為15V左右。

IGBT的開關特性是指漏極電流與漏源電壓之間的關系。IGBT 處于導通態時，由于它的PNP晶體管為寬基區晶體管，所以其B值極低。盡管等效電路為達林頓結構，但流過MOSFET 的電流成為 IGBT總電流的主要部分。

此時，通態電壓 Uds(on)可用下式表示：

Uds(on) ＝ Uj1 ＋ Udr ＋ IdRoh
式中 Uj1 —— JI結的正向電壓，其值為 0.7 ～1V ； Udr —— 擴展電阻Rdr上的壓降； Roh —— 溝道電阻。
通態電流Ids可用下式表示：

Ids=(1+Bpnp)Imos
式中 Imos —— 流過MOSFET的電流。
由于N+區存在電導調制效應，所以IGBT的通態壓降小，耐壓1000V的IGBT通態壓降為2～3V 。IGBT處于斷態時，只有很小的泄漏電流存在。

2.動態特性

IGBT在開通過程中，大部分時間是作為MOSFET來運行的，只是在漏源電壓Uds下降過程后期，PNP晶體管由放大區至飽和，又增加了一段延遲時間。td(on)為開通延遲時間，tri為電流上升時間。實際應用中常給出的漏極電流開通時間ton即為td(on)、tri之和。漏源電壓的下降時間由tfe1和tfe2組成。
IGBT的觸發和關斷要求給其柵極和基極之間加上正向電壓和負向電壓，柵極電壓可由不同的驅動電路產生。當選擇這些驅動電路時，必須基于以下的參數來進行：器件關斷偏置的要求、柵極電荷的要求、耐固性要求和電源的情況。
因為IGBT柵極—發射極阻抗大，故可使用MOSFET驅動技術進行觸發，不過由于IGBT的輸入電容較MOSFET為大，故IGBT的關斷偏壓應該比許多MOSFET驅動電路提供的偏壓更高。
IGBT的開關速度低于MOSFET，但明顯高于GTR。IGBT在關斷時不需要負柵壓來減少關斷時間，但關斷時間隨柵極和發射極并聯電阻的增加而增加。IGBT的開啟電壓約3～4V，和MOSFET相當。IGBT導通時的飽和壓降比MOSFET低而和GTR接近，飽和壓降隨柵極電壓的增加而降低。
正式商用的高壓大電流IGBT器件至今尚未出現，其電壓和電流容量還很有限，遠遠不能滿足電力電子應用技術發展的需求，特別是在高壓領域的許多應用中，要求器件的電壓等級達到10KV以上。目前只能通過IGBT高壓串聯等技術來實現高壓應用。
國外的一些廠家如瑞士ABB公司采用軟穿通原則研制出了8KV的IGBT器件，德國的EUPEC生產的6500V/600A高壓大功率 IGBT器件已經獲得實際應用，日本東芝也已涉足該領域。與此同時，各大半導體生產廠商不斷開發IGBT的高耐壓、大電流、高速、低飽和壓降、高可靠性、低成本技術，主要采用1um以下制作工藝，研制開發取得一些新進展。

IGBT的工作原理

N溝型的IGBT工作是通過柵極 — 發射極間加閥值電壓VTH以上的（正）電壓，在柵極電極正下方的p層上形成反型層（溝道），開始從發射極電極下的n-層注入電子。該電子為p+n-p晶體管的少數載流子，從集電極襯底p+層開始流入空穴，進行電導率調制（雙極工作），所以可以降低集電極 — 發射極間飽和電壓。
在發射極電極側形成n+pn — 寄生晶體管。若n+pn — 寄生晶體管工作，又變成 p+n — pn+晶閘管。電流繼續流動，直到輸出側停止供給電流。通過輸出信號已不能進行控制。一般將這種狀態稱為閉鎖狀態。
為了抑制n+pn — 寄生晶體管的工作IGBT采用盡量縮小p+n-p晶體管的電流放大系數α作為解決閉鎖的措施。具體地來說，p+n-p的電流放大系數α設計為0.5以下。IGBT的閉鎖電流IL為額定電流（直流）的3倍以上。IGBT的驅動原理與電力MOSFET基本相同，通斷由柵射極電壓uGE決定。

1.導通

IGBT硅片的結構與功率MOSFET的結構十分相似，主要差異是IGBT增加了P+基片和一個N+緩沖層（NPT-非穿通-IGBT技術沒有增加這個部分），其中一個MOSFET驅動兩個雙極器件。基片的應用在管體的P+和N+區之間創建了一個J1結。當正柵偏壓使柵極下面反演P基區時，一個N溝道形成，同時出現一個電子流，并完全按照功率MOSFET的方式產生一股電流。
如果這個電子流產生的電壓在0.7V范圍內，那么，J1將處于正向偏壓，一些空穴注入N-區內，并調整陰陽極之間的電阻率，這種方式降低了功率導通的總損耗，并啟動了第二個電荷流。
*后的結果是，在半導體層次內臨時出現兩種不同的電流拓撲：一個電子流（MOSFET 電流）、空穴電流（雙極）。uGE大于開啟電壓 UGE(th)時，MOSFET內形成溝道，為晶體管提供基極電流，IGBT導通。

2.導通壓降

電導調制效應使電阻 RN 減小，使通態壓降小。

3.關斷

當在柵極施加一個負偏壓或柵壓低于門限值時，溝道被禁止，沒有空穴注入N-區內。在任何情況下，如果MOSFET電流在開關階段迅速下降，集電極電流則逐漸降低，這是因為換向開始后，在N層內還存在少數的載流子（少子）。
這種殘余電流值（尾流）的降低，完全取決于關斷時電荷的密度，而密度又與幾種因素有關，如摻雜質的數量和拓撲，層次厚度和溫度。少子的衰減使集電極電流具有特征尾流波形，集電極電流引起以下問題：功耗升高；交叉導通問題，特別是在使用續流二極管的設備上，問題更加明顯。
鑒于尾流與少子的重組有關，尾流的電流值應與芯片的溫度、IC和VCE密切相關的空穴移動性有密切的關系。因此，根據所達到的溫度，降低這種作用在終端設備設計上的電流的不理想效應是可行的，尾流特性與VCE、IC和TC有關。
柵射極間施加反壓或不加信號時，MOSFET內的溝道消失，晶體管的基極電流被切斷，IGBT關斷。

4.反向阻斷

當集電極被施加一個反向電壓時，J1就會受到反向偏壓控制，耗盡層則會向N-區擴展。因過多地降低這個層面的厚度，將無法取得一個有效的阻斷能力，所以這個機制十分重要。另一方面，如果過大地增加這個區域尺寸，就會連續地提高壓降。

5.正向阻斷

當柵極和發射極短接并在集電極端子施加一個正電壓時，P/NJ3結受反向電壓控制。此時，仍然是由N漂移區中的耗盡層承受外部施加的電壓。

6.閂鎖

IGBT在集電極與發射極之間有一個寄生PNPN晶閘管，在特殊條件下，這種寄生器件會導通。這種現象會使集電極與發射極之間的電流量增加，對等效MOSFET的控制能力降低，通常還會引起器件擊穿問題。
晶閘管導通現象被稱為IGBT閂鎖，具體地說，這種缺陷的原因互不相同，與器件的狀態有密切關系。通常情況下，靜態和動態閂鎖有如下主要區別：當晶閘管全部導通時，靜態閂鎖出現。只在關斷時才會出現動態閂鎖。這一特殊現象嚴重地限制了安全操作區。
為防止寄生NPN和PNP晶體管的有害現象，有必要采取以下措施：

一是防止NPN部分接通，分別改變布局和摻雜級別。
二是降低NPN和PNP晶體管的總電流增益。

此外，閂鎖電流對PNP和NPN器件的電流增益有一定的影響，因此，它與結溫的關系也非常密切；在結溫和增益提高的情況下，P基區的電阻率會升高，破壞了整體特性。因此，器件制造商必須注意將集電極*大電流值與閂鎖電流之間保持一定的比例，通常比例為1:5。
