引言

信號鏈是連接真實*和數字*的橋梁。隨著ADC采樣率和采樣精度的提升，接口芯片的信號傳輸速度也越來越快，高速信號傳輸?shù)母鞣N挑戰慢慢浮現出來了。相比傳統的CMOS傳輸技術，在信號鏈中引入LVDS或JESD204B，可以實現更高的信號傳輸速率，更低的功耗，具備更好的抗干擾性 (信噪比更佳)，而且線束數量會大幅降低。

什么是LVDS和JES204B?

LVDS（Low-Voltage Differential Signaling ,低電壓差分信號）是美國*半導體（National Semiconductor, NS，現TI）于1994年提出的一種信號傳輸模式的電平標準，它采用極低的電壓擺幅傳輸高速差分數據，可以實現點對點或一點對多點的連接，具有低功耗、低誤碼率、低串?dāng)_等優點，已經被廣泛應用于串行高速數據通訊的各個場合，比較廣為人知的有筆記本電腦的液晶顯示，數據轉換器(ADC/DAC)的高速數字信號傳輸，汽車電子的視頻碼流傳輸?shù)取?/span>

JESD204是標準化組織JEDEC，針對數據轉換器（ADC和DAC）和邏輯器件(FGPA)之間進行數據傳輸，而制定的高速串行接口。JESD204采用CML (Current-Mode Logic) 技術來傳輸信號，該標準的 B 修訂版支持高達 12.5 Gbps串行數據速率，并可確保 JESD204 鏈路具有可重復的確定性延遲。隨著轉換器的速度和分辨率不斷提升，以及FPGA芯片對JESD204B標準的廣泛支持，JESD204在高速ADC DAC轉換器和集成RF收發器的應用中也變得更為常見。

高速信號傳輸?shù)膶嶋H應用

LVDS是一種電流驅動的高速信號，在發送端施加一個3.5mA的恒定電流源。控制開關管的通斷，就可以使得發送端流向接收端的電流，在正向和反向之間不斷變化，從而在接收端的100歐姆差分負載上實現+/-350mV的差分電壓變化，*高可實現3.125Gbps的高速數據傳輸。LVDS采用差分線的傳輸方式，會帶來幾個顯著的優勢：

●a. 允許發送端和接收端之間存在共模電壓差異（0-2.4V范圍內）

●b. 優秀的抗干擾能力，信噪比*

●c. 極低的電壓擺幅，功耗極低

圖2. LVDS的工作方式

傳統的LVDS采用同步時鐘的方式，使用一對差分時鐘，為*多三對數據信號提供時鐘參考。每個時鐘周期內，每對數據傳輸7 bits信息。需要用到SerDes芯片，在發送時，將并行信號通過并/串轉換，變成高速串行信號；在接收到高速串行信號時，使用串/并轉換，還原并行信號。

圖3. LVDS 同步時鐘為數據提供參考

現在使用的LVDS也支持8b/10b SerDes來實現更高效的信號傳輸。這種傳輸方式不再需要用到時鐘信號，只需要傳輸Data信號就可以了，節省了一對差分線。通過8b/10b編碼，將8bit有效數據映射成10bit編碼數據，這個過程中雖然增加了25%的開銷，但可以確保數據里有足夠頻繁的信號跳變。

在收到信號后，通過鎖相環(PLL)從數據里恢復出時鐘。這種傳輸架構稱之為嵌入式時鐘(Embeded Clock)。8b/10b編碼還可以讓傳輸信號實現直流平衡(DC Balance)，即1的個數和0的個數基本維持相等。直流平衡的傳輸鏈路可以串聯隔直電容，提升鏈路的噪聲和抖動性能。嵌入式時鐘和8b/10b被廣泛用于工業高速傳輸標準，比如PCIe，SATA, USB3等，也包括JESD204 (CML)。

圖4. LVDS內嵌時鐘的工作方式（圖片來源TI）

不同于LVDS的是, CML(Current-Mode Logic)采用電壓驅動的方式，在源端施加一個恒定的電壓Vcc。通過控制開關管的通斷，接收端就可以得到變化的差分電壓。CML使用嵌入式時鐘和8b/10b編碼，工作電壓比LVDS更高，同時在發送和接收芯片里使用均衡技術，以確保高速、長距離傳輸時仍具有很優秀的誤碼率。使用CML技術的JESD204B可支持高達12.5Gbps的data rate，其*新的C版本甚至可以支持高達32Gbps data rate。

圖5. CML信號傳輸方式

那么我們在設計高速接口芯片時，到底應該使用LVDS還是CML(JESD204)呢？簡單的原則是，CML速率更高，而LVDS則功耗更低。

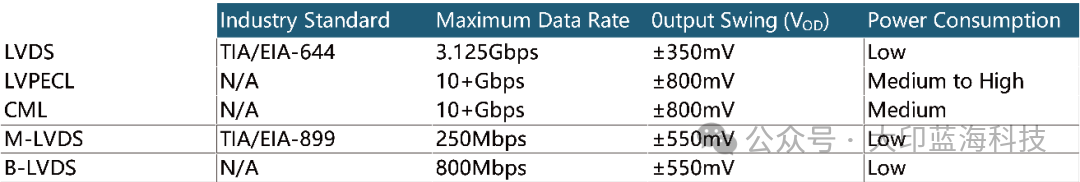

圖6. LVDS和CML的選擇

當Data Rate低于2Gbps時，LVDS的應用更為廣泛，其功耗更低，抗干擾強，較寬的共模電壓范圍讓互連的要求變得很低。LVDS還有支持多點互連的M-LVDS和B-LVDS標準，可以多節點互連，應用場景非常豐富。當Data rate高于3.125Gbps就必須要使用CML了。當Data Rate在2G到3.125Gbps之間時，要綜合考慮功能性，性能，和功耗的平衡。比如說傳輸距離較長，但信號品質要求又很高的時候，考慮用CML；傳輸距離較短，要求長續航，低功耗的時候，考慮用LVDS。

JESD204 是什么？

2006年4月，JESD204*初版本發布。該版本描述了轉換器和接收器（通常是FPGA或ASIC）之間數Gb的串行數據鏈路。在 JESD204的*初版本中，串行數據鏈路被定義為一個或多個轉換器和接收器之間的單串行通道。圖7給出了圖形說明。圖中的通道代表 M 轉換器和接收器之間的物理接口，該接口由采用電流模式邏輯(CML)驅動器和接收器的差分對組成。所示鏈路是轉換器和接收器之間的串行數據鏈路。幀時鐘同時路由至轉換器和接收器，并為器件間的JESD204鏈路提供時鐘。

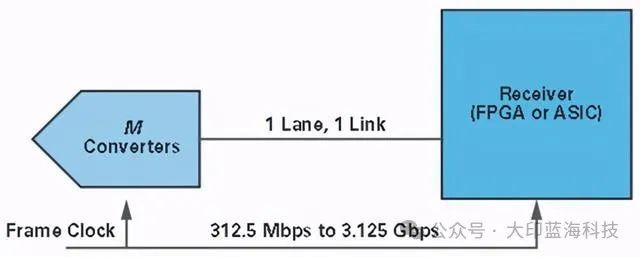

圖7. JESD204*初標準

通道數據速率定義為312.5 Mbps與3.125 Gbps之間，源阻抗與負載阻抗定義為100 Ω ±20%。差分電平定義為標稱800 mV峰峰值、共模電平范圍從0.72 V至1.23 V。該鏈路利用8b/10b編碼，采用嵌入式時鐘，這樣便無需路由額外的時鐘線路，也無需考慮相關的高數據速率下傳輸?shù)臄?shù)據與額外的時鐘信號對齊的復雜性。當JESD204標準開始越來越受歡迎時，人們開始意識到該標準需要修訂以支持多個轉換器下的多路、對齊的串行通道，以滿足轉換器日益增長的速度和分辨率。

這種認識促成了JESD204*個修訂版的發布，即JESD204A。此修訂版增加了支持多個轉換器下的多路對齊串行通道的能力。該版本所支持的通道數據速率依然為312.5 Mbps至3.125 Gbps，另外還保留了幀時鐘和電氣接口規范。增加了對多路對齊串行通道的支持，可讓高采樣速率和高分辨率的轉換器達到3.125 Gbps的*高支持數據速率。圖8以圖形表示JESD204A版本中增加的功能，即支持多通道。

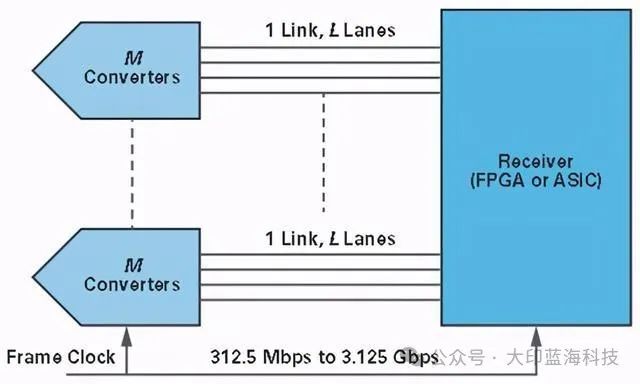

圖8. *版——JESD204A

雖然*初的JESD204標準和修訂后的JESD204A標準在性能上都比老的接口標準要高，它們依然缺少一個關鍵因素。這一缺少的因素就是鏈路上串行數據的確定延遲。對于轉換器，當接收到信號時，若要正確重建模擬域采樣信號，則關鍵是了解采樣信號和其數字表示之間的時序關系（雖然這種情況是針對ADC而言，但DAC的情況類似）。該時序關系受轉換器的延遲影響，對于ADC,它定義為輸入信號采樣邊沿的時刻直至轉換器輸出數字這段時間內的時鐘周期數。類似地，對于DAC，延遲定義為數字信號輸入DAC的時刻直至模擬輸出開始轉變這段時間內的時鐘周期數。JESD204及JESD204A標準中沒有定義可確定性設置轉換器延遲和串行數字輸入/輸出的功能。另外，轉換器的速度和分辨率也不斷提升。這些因素導致了該標準的第二個版本——JESD204B。

2011年7月，第二版本標準發布，稱為JESD204B，即當前版本。修訂后的標準中，其中一個重要方面就是加入了實現確定延遲的條款。此外，支持的數據速率也提升到12.5 Gbps，并劃分器件的不同速度等級。此修訂版標準使用器件時鐘作為主要時鐘源，而不是像之前版本那樣以幀時鐘作為主時鐘源。圖9表示JESD204B版本中的新增功能。

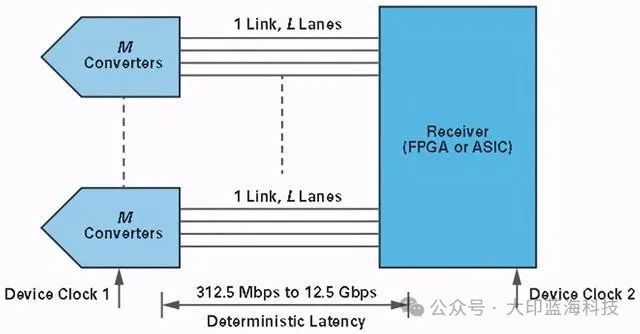

圖9. 第二個（當前）修訂版——JESD204B

在之前的JESD204標準的兩個版本中，沒有確保通過接口的確定延遲相關的條款。JESD204B修訂版糾正了這個問題。通過提供一種機制，確保兩個上電周期之間以及鏈路重新同步期間，延遲是可重現和確定性的。其工作機制之一是：在定義明確的時刻使用SYNC~輸入信號，同時初始化所有通道中轉換器*初的通道對齊序列。另一種機制是使用SYSREF信號——一種JESD204B定義的新信號。SYSREF信號作為主時序參考，通過每個發射器和接收器的器件時鐘以及本地多幀時鐘對齊所有內部分頻器。這有助于確保通過系統的確定延遲。JESD204B規范定義了三種器件子類：子類0——不支持確定性延遲；子類1——使用SYSREF的確定性延遲；子類2——使用SYNC~的確定性延遲。子類0可與JESD204A鏈路做簡單對比。子類1*初針對工作在500MSPS或以上的轉換器，而子類2*初針對工作在500MSPS以下的轉換器。

除了確定延遲，JESD204B支持的通道數據速率上升到12.5 Gbps，并將器件劃分為三個不同的速度等級：所有三個速度等級的源阻抗和負載阻抗相同，均定義為100 Ω ±20%。*速度等級與JESD204和JESD204A標準定義的通道數據速率相同，即通道數據電氣接口*高為3.125 Gbps。JESD204B的第二速度等級定義了通道數據速率*高為6.375 Gbps的電氣接口。該速度等級將* 速度等級的*低差分電平從500 mV峰峰值降為400 mV峰峰值。JESD204B的第三速度等級定義了通道數據速率*高為12.5 Gbps 的電氣接口。該速度等級電氣接口要求的*低差分電平降低至360 mV峰峰值。隨著不同速度等級的通道數據速率的上升，通過降低所需驅動器的壓擺率，使得所需*低差分電平也隨之降低，以便物理實施更為簡便。

為提供更多的靈活性，JESD204B版本采用器件時鐘而非幀時鐘。在之前的JESD204和JESD204A版本中，幀時鐘是JESD204系統的*時間參照。幀時鐘和轉換器采樣時鐘通常是相同的。這樣就沒有足夠的靈活性，而且要將此同樣的信號路由給多個器件，并考慮不同路由路徑之間的偏斜時，就會無謂增加系統設計的復雜性。JESD204B中，采用器件時鐘作為JESD204系統每個元件的時間參照。每個轉換器和接收器都獲得時鐘發生器電路產生的器件時鐘，該發生器電路負責從同一個源產生所有器件時鐘。這使得系統設計更加靈活，但是需要為給定器件指定幀時鐘和器件時鐘之間的關系。

JESD204 為什么要重視它？

就像幾年前LVDS開始取代CMOS成為轉換器數字接口技術的*，JESD204有望在未來數年內以類似的方式發展。雖然CMOS技術目前還在使用中，但已基本被LVDS所取代。轉換器的速度和分辨率以及對更低功耗的要求*終使得CMOS和LVDS將不再適合轉換器。隨著CMOS輸出的數據速率提高，瞬態電流也會增大，導致更高的功耗。雖然LVDS的電流和功耗依然相對較為平坦，但接口可支持的*高速度受到了限制。這是由于驅動器架構以及眾多數據線路都必須全部與某個數據時鐘同步所導致的。圖10顯示一個雙通道14位ADC的CMOS、LVDS和CML輸出的不同功耗要求。

圖10. CMOS、LVDS和CML驅動器功耗比較

在大約150 MSPS至200 MSPS和14位分辨率時，就功耗而言，CML輸出驅動器的效率開始占優。CML的優點是：因為數據的串行化，所以對于給定的分辨率，它需要的輸出對數少于LVDS和CMOS驅動器。JESD204B接口規范所說明的CML驅動器還有一個額外的優勢，因為當采樣速率提高并提升輸出線路速率時，該規范要求降低峰峰值電壓水平。

同樣，針對給定的轉換器分辨率和采樣率，所需的引腳數目也大為減少。顯示采用200 MSPS轉換器的三種不同接口各自的引腳數目，轉換器具有各種通道數和位分辨率。在CMOS和LVDS輸出中，假定時鐘對于各個通道數據同步，使用CML輸出時，JESD204B數據傳輸?shù)?大數據速率為4.0 Gbps。從該表中可以發現，使用CML驅動器的JESD204B優勢十分明顯，引腳數 大為減少。

隨著轉換器速度和分辨率的提高，對于效率更高的數字接口的需求也隨之增長。隨著JESD204串行數據接口的發明，業界開始意識到了這點。接口規范依然在不斷發展中，以提供更優秀、更快速的方法將數據在ADC DAC轉換器和FPGA（或ASIC）之間傳輸。

JESD204B 優勢

包括更簡單的布局以及更少的引腳數。因此它能獲得工程師的青睞和關注也就不足為奇了，它具備如下系統級優勢：更小的封裝尺寸與更低的封裝成本：JESD204B 不僅采用 8b10b 編碼技術串行打包數據，而且還有助于支持高達 12.5Gbps 的數據速率。這可顯著減少數據轉換器和 FPGA 上所需的引腳數，從而可幫助縮小封裝尺寸，降低封裝成本；簡化的 PCB 布局與布線：更少的引腳數可顯著簡化 PCB 布局與布線，因為電路板上的路徑更少 …
