SOI晶圓的結構、分類、優勢、下游應用

發布時間:2024-09-02作者來源:薩科微瀏覽:2014

1. 什么是SOI技術?

SOI(Silicon-On-Insulator)是一種半導體制造技術,其中硅晶圓的一部分被絕緣層(通常是二氧化硅)隔離開來,這樣可以有效地減少寄生電容和漏電流,提升器件性能。

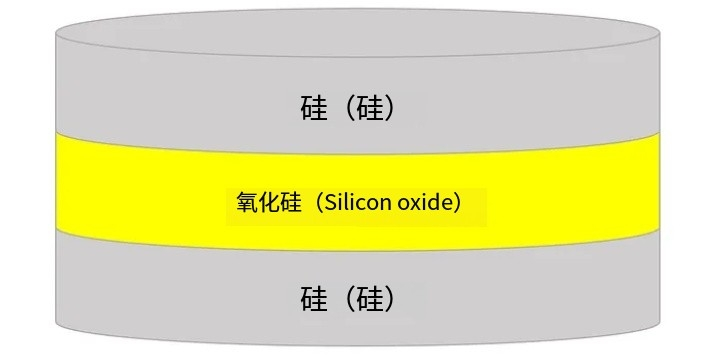

2. SOI晶圓的結構

SOI晶圓通常由三層組成:

頂層硅(Device Layer):這是最終形成半導體器件的硅層。厚度通常為幾十納米到幾微米,取決于具體應用。

絕緣層(Buried Oxide, BOX):在頂層硅和基底硅之間,是一層薄薄的氧化硅(SiO?)層,通常厚度為幾十到幾百納米。這一層起到電氣隔離的作用,減少了器件的寄生效應。

基底硅(Substrate):最底層通常是一個較厚的硅基底,起到機械支撐的作用。

圖片

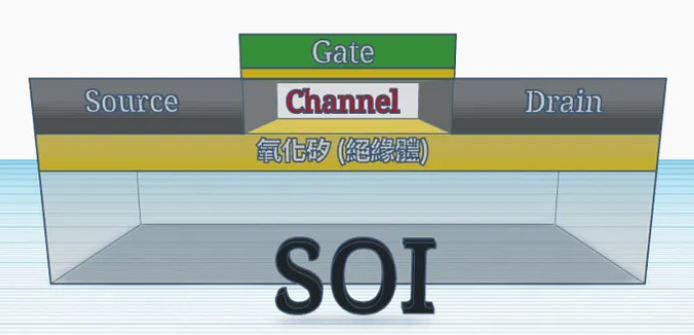

3. SOI技術的優點

SOI技術相較于傳統的體硅技術(Bulk Silicon),具有以下技術優勢:

  • 減少寄生電容:SOI結構中,器件與基底之間的絕緣層(BOX)大大減少了寄生電容,這使得電路的開關速度更快,功耗更低。

  • 減少漏電流:絕緣層的存在減少了漏電流,尤其在低功耗應用中,這一點顯得尤為重要。

  • 抗輻射能力增強:SOI器件對輻射的敏感度較低,適用于航空航天和其他高輻射環境。

  • 改善短溝道效應:在深亞微米工藝中,SOI結構能有效抑制短溝道效應,使得器件性能更穩定。

圖片

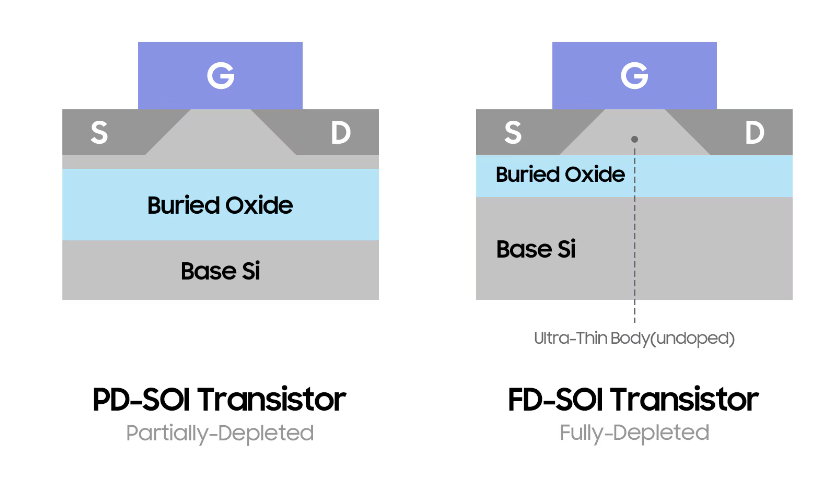

4. SOI器件的類型

完全耗盡型SOI(Fully Depleted SOI, FD-SOI):在FD-SOI中,頂層硅薄到可以完全耗盡,這進一步減少了功耗并提高了器件速度。

部分耗盡型SOI(Partially Depleted SOI, PD-SOI):PD-SOI中,頂層硅較厚,并未完全耗盡,因此寄生效應仍然存在,但工藝難度較低,適用于一些特定應用。

圖片

5. 傳統體硅(Bulk Silicon)技術的局限性

在傳統的體硅工藝中,硅基底直接作為器件的主要材料。隨著半導體工藝尺寸不斷縮小,傳統體硅技術逐漸暴露出一系列局限性:

  • 寄生電容增加:由于體硅中的器件與基底之間沒有絕緣層,寄生電容較大,導致開關速度變慢和功耗增加。

  • 短溝道效應加劇:隨著特征尺寸的縮小,短溝道效應變得明顯,導致閾值電壓不穩定,影響器件性能。

  • 漏電流增加:在超小尺寸下,漏電流的增加對功耗和可靠性產生負面影響,特別是在低功耗應用中。

  • 熱效應:體硅中的熱傳導路徑復雜,導致局部熱積累,進而影響器件性能和可靠性。

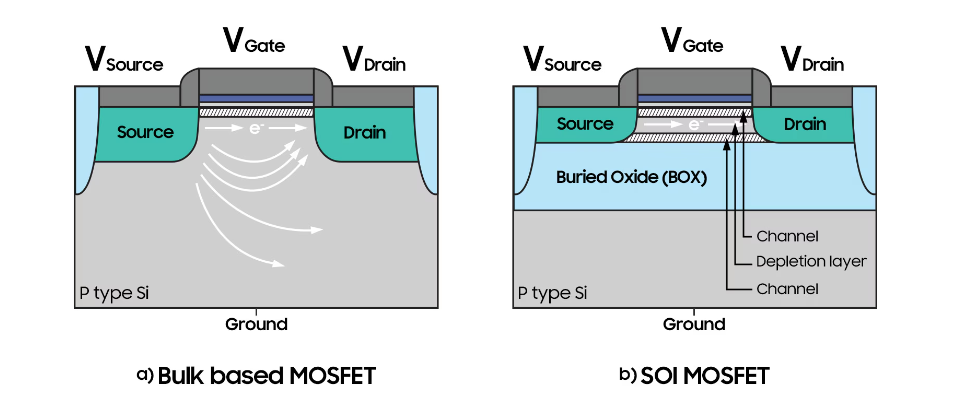

6. SOI技術的必要性

SOI技術通過在頂層硅和基底之間引入絕緣層(通常是二氧化硅),有效地克服了傳統體硅技術的局限性。

圖片

下面是SOI技術的主要優勢:

  • 減少寄生電容,提高開關速度:SOI結構通過在器件層與基底之間引入一層絕緣氧化物,大幅降低了寄生電容。這直接提升了器件的開關速度和頻率響應能力,使其在高性能計算和通信領域具有顯著優勢。

  • 改善短溝道效應,提高器件性能:SOI技術能夠有效減輕短溝道效應,這是因?yàn)榻^緣層隔離了器件與基底的相互作用,從而保持了閾值電壓的穩定性。這對于超小尺寸的器件尤為關鍵,可以顯著提高工藝的可控性和產品的一致性。

  • 降低漏電流,提升低功耗性能:由于絕緣層的存在,SOI器件具有更低的漏電流,這使得它們?cè)诘凸暮捅銛y式應用中表現出色,如智能手機、可穿戴設備和物聯網設備。這種低功耗特性也有助于延長電池壽命和減少熱管理需求。

  • 增強抗輻射能力:SOI器件對輻射環境具有更強的耐受性,因?yàn)榻^緣層能夠阻止部分輻射引起的電荷積累和電流泄漏。這使得SOI技術成為航空航天、[敏感詞]和高可靠性應用中的理想選擇。

  • 提升熱管理能力:SOI技術的絕緣層減少了與基底的熱耦合,從而更容易進行熱管理。這在高密度集成電路中,尤其是3D集成和多芯片封裝中,能夠有效降低熱積累對器件性能的影響。

7. SOI技術的應用

SOI技術被廣泛應用于高性能微處理器、射頻(RF)器件、低功耗消費電子產品和汽車電子等領域。尤其在需要高開關速度、低功耗和高可靠性的場景下,SOI技術展現了顯著的優勢,包括但不限于:高性能微處理器和服務器芯片、射頻(RF)前端和高速通信芯片、航空航天和[敏感詞]電子、高可靠性汽車電子。

4. 技術挑戰和未來展望

雖然SOI技術具有顯著的優勢,但其制造成本較高,同時面臨薄膜厚度控制和應力管理等技術挑戰。SOI器件的熱管理也不同于傳統的體硅器件,需要特別設計。然而,隨著先進工藝的進步和市場對高性能、低功耗需求的增加,SOI技術的前景依然廣闊。未來的發展將集中于降低制造成本、提高工藝良率以及進一步優化器件性能。
