如何在晶圓上生長二氧化硅（SiO2）

老虎說芯|Tiger Chip|

2024-10-31 18:23:26 969

氧化工藝在CMOS集成電路制造中是一個非常重要的步驟，用于在硅片（Si wafer）表面生長二氧化硅（SiO2）。生長SiO2的過程可以類比為給硅片“穿上一層保護外衣”，這種外衣可以起到絕緣、防護和隔離等作用。

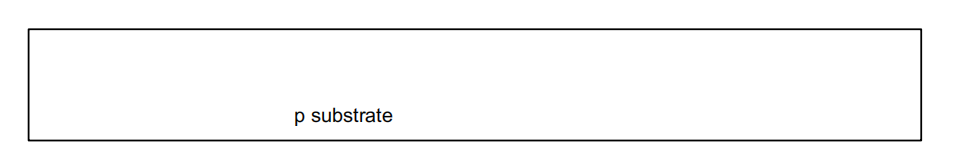

1. 準備基材（硅片）

首先，需要準備一塊高純度的硅片。這就像在一張空白的畫布上進行繪畫，硅片是CMOS電路的基礎。

2. 氧化爐的選擇

氧化爐（oxidation furnace）是用于生長SiO2的核心設備。通常情況下，氧化爐的溫度范圍在900℃到1200℃之間。你可以把這個爐子想象成一個高溫的“蒸鍋”，溫度高而穩定。高溫是讓Si和氧發生化學反應的必要條件。

3. 生長介質的選擇：O2或H2O

氧化過程可以通過兩種方式進行：干氧化（Dry Oxidation）和濕氧化（Wet Oxidation）。這兩種方式的區別在于提供氧的介質不同：

干氧化使用O2氣體，類似于讓硅片在純氧環境中“烘烤”。

濕氧化使用含有水蒸氣的環境，這可以類比為將硅片“蒸”在含有水分的高溫氣氛中。

這兩種方法都會使硅片與氧發生反應，生成SiO2，但是濕氧化的反應速度更快，因為水分子提供的氧原子更容易擴散到硅片表面。

4. 化學反應過程

在氧化爐中，當硅片與氧氣（O2）或水蒸氣（H2O）接觸時，硅原子與氧原子發生以下化學反應：

干氧化反應方程：Si + O2 → SiO2

濕氧化反應方程：Si + 2H2O → SiO2 + 2H2

在這兩個反應中，硅片表面上的硅原子與氧原子結合生成一層二氧化硅。這層SiO2覆蓋在硅片表面，形成一層非常均勻且致密的氧化層。

5. 生長厚度的控制

氧化的溫度和時間直接影響SiO2層的厚度。可以把這個過程想象成煮雞蛋，溫度越高、時間越長，蛋白凝固得就越厚。同樣，氧化溫度越高、時間越長，生成的SiO2厚度就越大。在實際操作中，需要根據電路設計的需求精確控制這兩個參數。

6. 用途與功能

生長的SiO2層在CMOS工藝中有多種用途，例如：作為柵極氧化層，在晶體管中提供隔離和電容效應；作為場氧化層，將器件隔離以減少漏電流；作為掩膜層，用于離子注入等工藝中保護硅片表面。

整個“生長SiO2”的過程，可以總結為：將硅片放入一個高溫的“氧化爐”中，通過干氧化或濕氧化的方式，使硅片表面生成一層均勻的SiO2層。這個過程的控制參數主要是溫度、時間和氧化氣氛。生長的SiO2層在CMOS工藝中起到至關重要的保護和絕緣作用。
