晶圓制造為什么需要退火工藝？

老虎說芯|Tiger Chip|

2024-09-19 11:04:41 725

退火工藝是晶圓制造中的關鍵步驟，通過控制加熱和冷卻過程，退火能夠緩解應力、修復晶格缺陷、激活摻雜原子，并改善材料的電學和機械性質。這些改進對于確保晶圓在后續加工和*終應用中的性能和可靠性至關重要。退火工藝在晶圓制造過程中扮演著至關重要的角色。

1. 退火工藝的定義

退火（annealing）是一種熱處理工藝，通過加熱晶圓并保持在一定溫度下，然后再緩慢冷卻，以改變材料的物理和化學性質。這個過程通常在一個專門的爐子中進行。

2. 退火工藝的目的

在晶圓制造中，退火有幾個主要目的：

a. 緩解應力

在制造過程中，晶圓會經歷多種物理和化學加工步驟（如離子注入、刻蝕和金屬沉積），這些步驟會在晶圓內部引入應力。退火通過加熱可以讓晶格重新排列，從而釋放這些應力，避免晶圓在后續加工或使用中發生斷裂或變形。

b. 修復晶格缺陷

在離子注入過程中，高能粒子會破壞晶格結構，導致缺陷和損傷。通過退火，可以使這些缺陷修復，讓原子重新排列回到晶格的正確位置，從而恢復材料的電學性能。

c. 激活摻雜

在離子注入過程中，摻雜原子被注入到晶圓表面，但它們并不立即起作用。退火過程可以使這些摻雜原子移動到正確的位置，并進入晶格中，從而激活摻雜，改變半導體的電特性。

d. 改善材料的電學和機械性質

退火可以改善半導體材料的電學性能，如降低電阻、提高載流子遷移率等。此外，它還能提高材料的機械性質，使晶圓更耐用。

3. 退火工藝的具體步驟

退火通常包括以下幾個步驟：

a. 升溫

晶圓被放入退火爐中，并逐漸加熱到預定的溫度。這個溫度一般在數百到上千攝氏度之間，具體溫度取決于材料和所需的效果。

b. 保溫

晶圓在高溫下保持一定時間，以確保材料充分反應。保溫時間從幾分鐘到幾小時不等，具體取決于工藝要求。

c. 降溫

晶圓被緩慢冷卻，通常是按照控制的速率冷卻，以防止晶圓因快速冷卻而產生新的應力或缺陷。

4. 退火工藝的類型

根據具體的需求，退火可以分為多種類型，如：

a. 快速熱退火（Rapid Thermal Annealing, RTA）

用于需要快速加熱和冷卻的工藝，適合處理短時間高溫工藝。

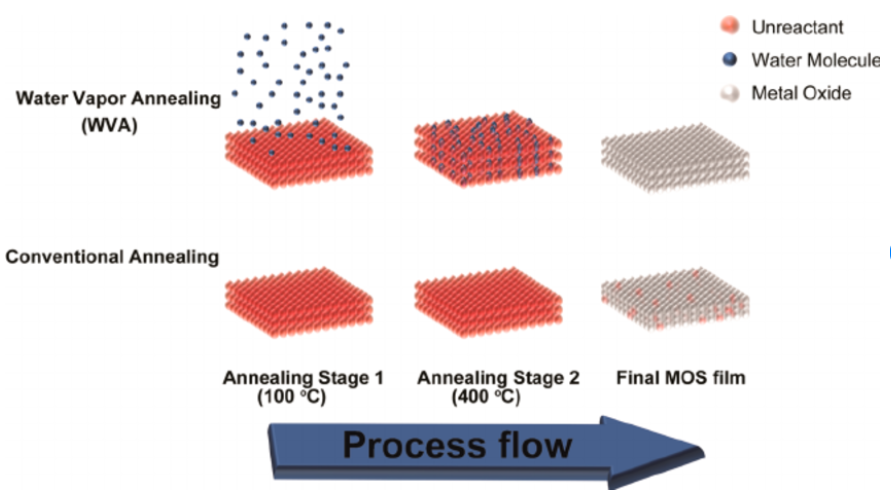

b. 氣氛退火

在特定氣氛（如氮氣、氫氣或惰性氣體）下進行，防止氧化或其它化學反應。

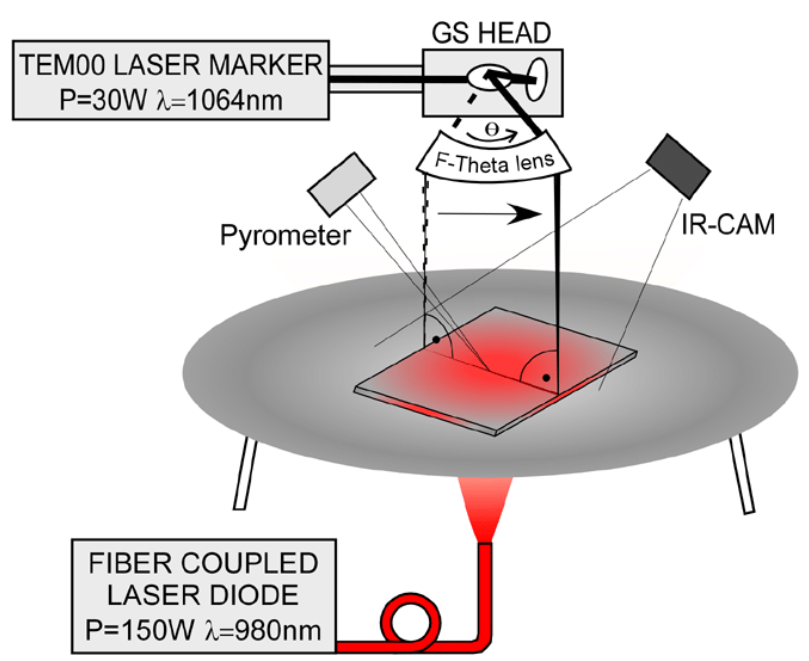

c. 激光退火

利用激光提供局部高溫，用于處理對溫度極為敏感的材料或結構。

5. 退火工藝的應用實例

離子注入后的激活退火：用于激活摻雜原子，提高半導體器件的性能。

氧化層的退火：改善氧化層的質量，提高電氣性能。

應力緩解退火：在多層金屬互連過程中，緩解因不同熱膨脹系數引起的應力。

免責聲明：本文采摘自“老虎說芯”，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。
