2. 硅光技術曙光已現
百家爭鳴,量產在即
2.1 硅光技術商業化回顧
視線轉到火熱的硅光模塊細分領域，早在20 世紀中期，半導體產業剛興起時便有人提出在硅材料上制作波導等光學結構的想法。硅光子領域的基礎是硅半導體生態系統，而這個基礎則決定了硅光子發展的各個里程碑處處呈現出集成電路的技術發展和影響的影子。
硅光子基于集成電路技術的特點使它很早便進入了一些集成電路大公司的視野。在21世紀初，IBM、Intel、Sun Microsystems（后并入Oracle）、NTT/NEC 等公司便設立獨立硅光子部門并投入大量資源。和資源有限的學術界不同，這些公司本來就處于集成電路生態系統的領導地位，能利用更多工藝和配套的資源，以獨立或與學術界合作的形式為很多重要的結果做出了巨大的貢獻，包括高速調制器、鍺探測器、低損光波導和混合集成的結果。但硅光技術商用化的道路并非一帆風順。
半導體工藝對硅光子而言，具有舉足輕重的作用；但由于硅半導體產業的規模十分龐大，絕大多數Foundry注重規模效應，很難在一個新技術并未有明確產品化驗證和市場規模之時給予資源支持，所以除了少數如IBM/Intel利用公司內部資源進行工藝開發，*初的工藝只能在資源有限、設備落后的學校和研究機構的實驗室進行。所幸以歐洲*集成電路工藝研發機構imec為代表的一些具有比較前沿半導體工藝能力的機構，開始投入資源進行專門開發為硅光子優化的工藝，并做出了很多優秀的結果。此外，硅光模塊商用化也離不開工藝的進步，大多數工藝開發機構逐漸把硅波導的工藝控制在厚度為220～400nm（尤其是220nm）的絕緣襯底上的硅（SOI）平臺上，這種標準化對之后硅光子的商業化發展具有極其重要的意義。
硅光技術的真正產品化是在2010年之后，突出表現為一系列通信系統公司對硅光子初創公司的高價收購。以Intel、Luxtera、Acacia、光迅、Rockley 等企業為代表先后推出芯片級、模塊級產品，并逐步實現小批量商用出貨。芯片技術需要長時間的迭代試錯，隨著產業鏈多年的研發，硅光技術積累達到質變的水平，硅光技術站上規模商用起跑線。
在這期間，有更多的初創公司出現，這些公司大多把目光瞄準了異軍突起的數據中心市場，各個領域的“玩家”都想在這里分一杯羹。

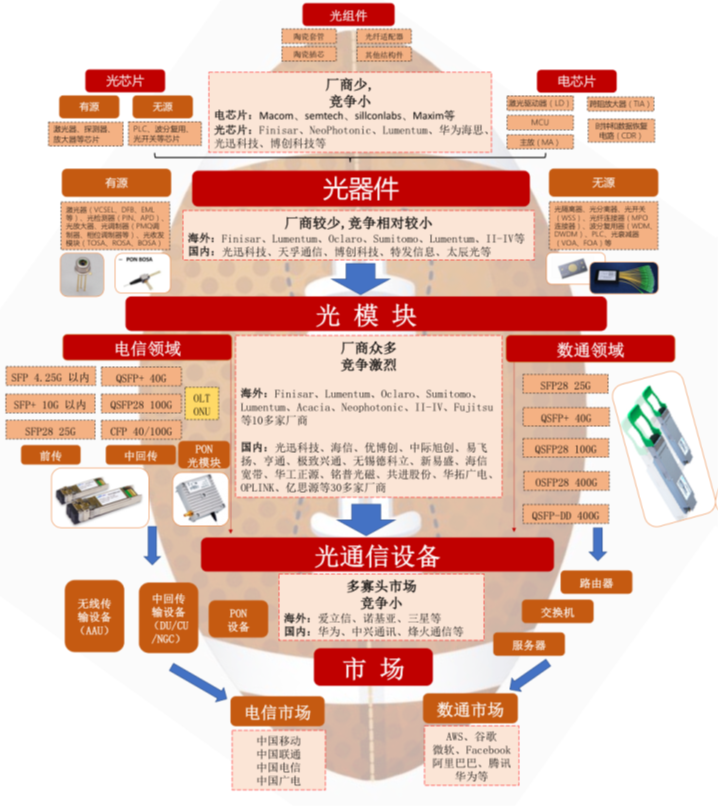

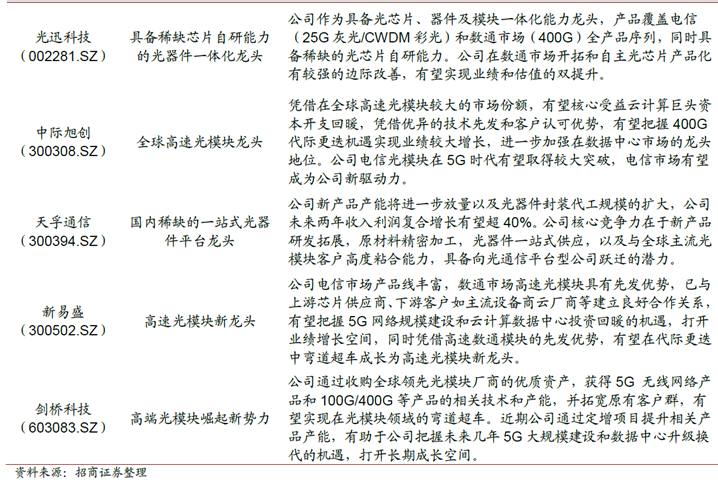

2.2 硅光模塊賽道玩家眾多，各方優勢盡顯

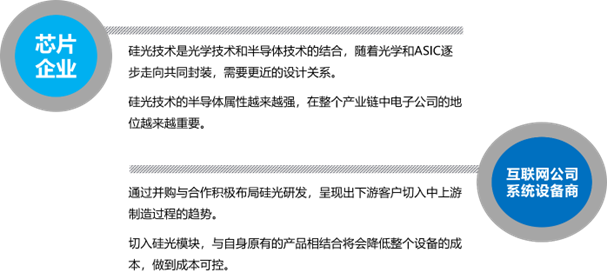

根據Yole數據，硅光技術在各大市場的應用統計數據中，在2019年有超過四分之三的收入來源于數據中心光模塊。而從預測結果來看，到了2025年，數據中心收入占比更是達到了90%以上。這必然吸引了眾多廠商“*食”，不同領域的企業競相入局。不論是芯片企業還是互聯網公司亦或是系統設備商，各自都有優勢。
2.3 歐美先發制人，IDM模式受青睞
在硅光圈里，歐美日起步早、積累多，是市場的主導者。這些*的研究機構和先進企業通過不斷積累核心技術和生產工藝，逐步實現產業閉環，建立起了極高的行業壁壘。如英特爾和加州大學芭芭拉分校在硅光領域已經實現了完成十多年的產研合作，在很多關鍵性的問題取得重大突破，歐洲也開展了一系列項目來拓展硅光技術的深度與廣度，目前已經取得一定成效。

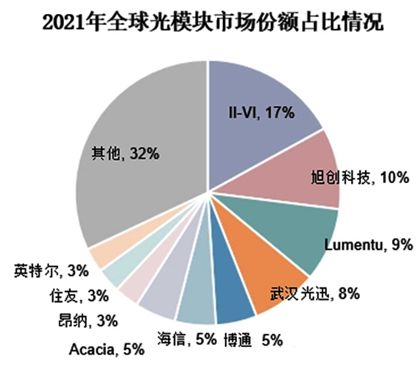

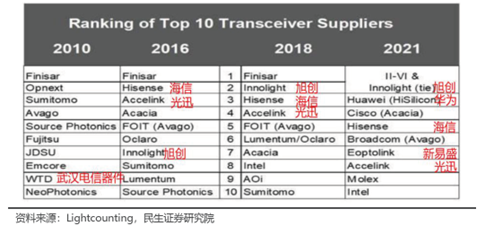

從市場格局來看，美國是硅光子領域起步*早，也是發展*好的*，1991年美國便成立了“美國光電子產業振興會”，以引導資本和各方力量進入光電子領域。2014年，又建立了“*光子計劃”產業聯盟，明確將支持發展光學與光子基礎研究與早期應用研究計劃開發。
歐洲和日本也在跟進，另外，新加坡的IME也是較早建立硅光子工藝的平臺之一，為行業的發展做出了不小的貢獻。如今，在Intel、Cisco、*信息光電子創新中心等領軍企業的持續大力投入之下，硅光產業鏈不斷完善，技術標準相繼形成，已逐漸從學術研究驅動轉變?yōu)槭袌?chǎng)需求驅動的良性循環。
來源：國信證券經濟研究所
相對傳統的分立式器件，硅光模塊將多路激光器，調制器和多路探測器等光/電芯片都集成在硅光芯片上，相比傳統分立式器件，傳統工藝需要依次封裝電芯片、光芯片、透鏡、對準組件、光纖端面等器件，硅光體積大幅減小，材料成本、芯片成本、封裝成本均有望進一步優化，同時，硅光技術可以通過晶圓測試等方法進行批量測試，測試效率顯著提升。

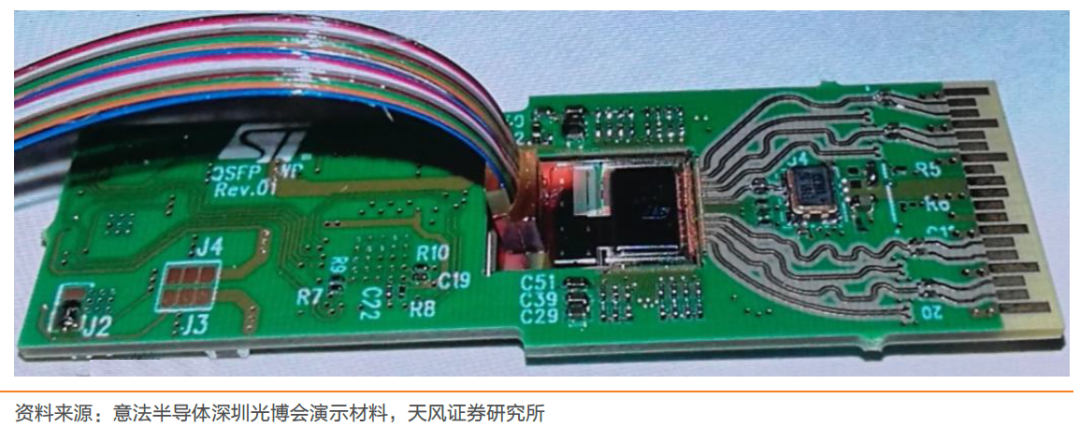

基于硅光芯片制作的光模塊內部結構

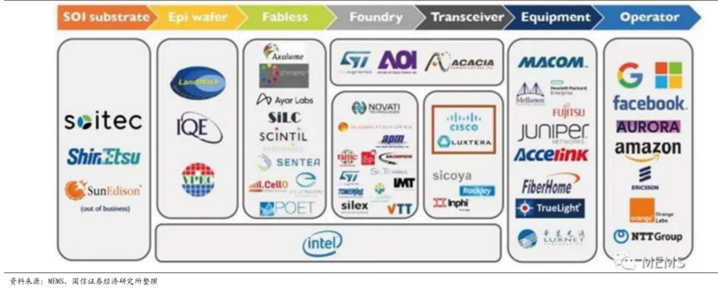

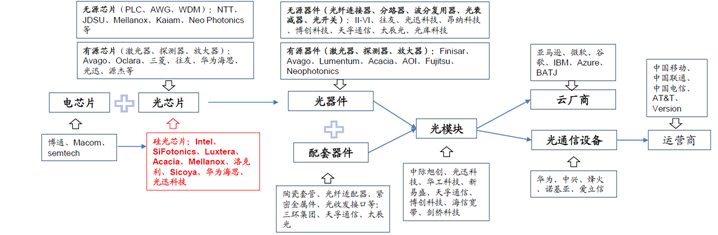

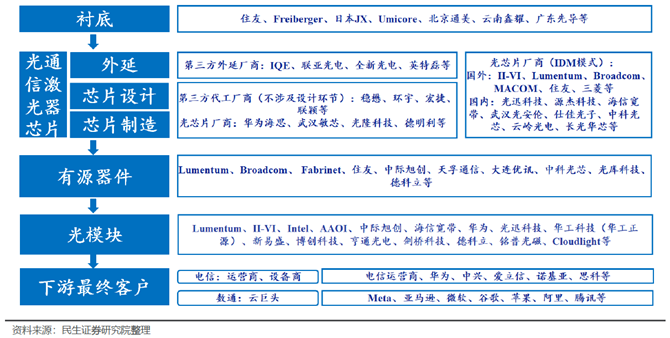

硅光領域前景廣闊，傳統通信設備巨頭及相關行業有競爭力企業紛紛入場布局。Luxtera、Kotura 等先行者不斷推動技術和產業鏈的發展，形成了硅光芯片代工廠（Global Foundries、意法半導體、AIM 等）、激光芯片代工廠（聯亞電子等）、芯片設計和封裝（Luxtera、Kotura 等）較為成熟的Fabless 產業鏈模式，也有Intel 為代表的IDM模式，除激光芯片外，設計、硅基芯片加工、封測均自己完成）。整體來看，大多玩家傾向走“IDM”模式路線。
為何眾多廠商青睞IDM模式，答案就在光芯片上。
