為什么晶圓wafer AOI很重要？

老虎說芯|Tiger Chip|

2024-08-13 12:16:42 968

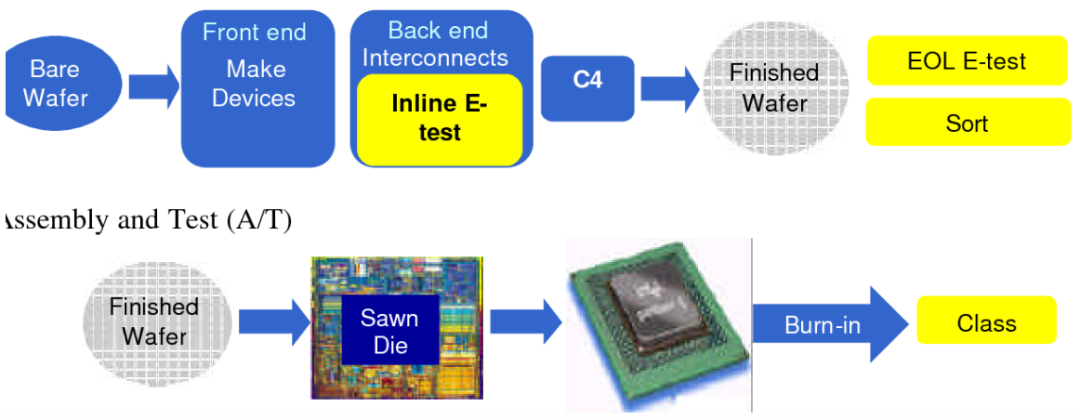

晶圓制造是半導體生產中至關重要的環節，AOI檢測技術在晶圓制造過程中不可或缺。

wafer AOI技術通過高效、準確的缺陷檢測和數據分析，幫助提高生產效率、保證產品質量，并為持續改進制造工藝提供數據支持。為什么需要進行AOI檢測的詳細步驟：

1. 缺陷檢測

目的：識別和定位晶圓表面的缺陷。

原因：晶圓制造過程中可能出現各種缺陷，如劃痕、顆粒污染、微裂紋等。這些缺陷如果不被及時檢測和處理，會直接影響后續工藝步驟，導致良率下降和成本增加

AOI作用：通過高分辨率的光學成像設備和復雜的圖像處理算法，能夠快速、準確地檢測出微小的表面缺陷。

2. 過程控制

目的：確保制造過程的穩定性和一致性。

原因：晶圓制造過程包含多個步驟（如光刻、蝕刻、沉積等），每一步都可能引入微小的變化，這些變化可能累積并*終影響產品性能。

AOI作用：通過實時監控和反饋，AOI系統能夠幫助工藝工程師及時調整制造參數，維持高質量的生產標準。

3. 提高生產效率

目的：減少人為檢測誤差，提升檢測速度和效率。

原因：傳統的人工檢測不僅效率低下，而且容易受到人為因素的影響，導致漏檢或誤檢。

AOI作用：AOI系統可以24小時不間斷工作，速度快、精度高，大幅提高了生產效率和檢測的可靠性。

4. 數據收集與分析

目的：提供詳盡的檢測數據支持生產優化和缺陷根因分析。

原因：生產過程中出現的缺陷數據和趨勢信息，對于改善制造工藝、優化生產流程和進行缺陷根因分析非常重要。

AOI作用：AOI系統能夠收集和存儲大量的檢測數據，這些數據可以用于統計分析，幫助工藝工程師找出生產過程中的潛在問題并采取相應的改進措施。

5. 質量保證

目的：確保*終產品的質量達到客戶要求。

原因：半導體產品對質量和可靠性要求極高，任何微小的缺陷都可能導致產品失效，影響客戶的信任和公司的聲譽。

AOI作用：通過嚴格的質量檢測，確保每片晶圓在進入下一個工序前都符合質量標準，從而保證*終產品的性能和可靠性。

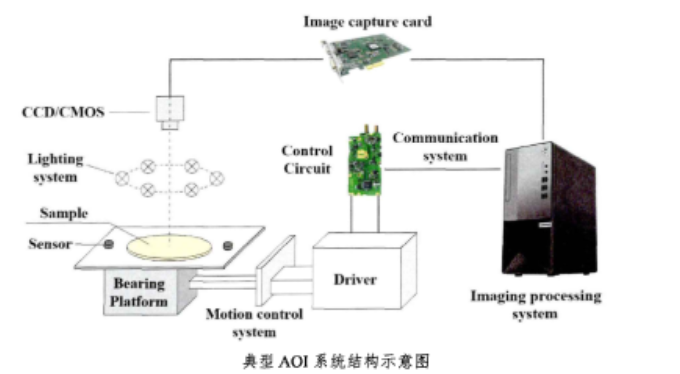

晶圓AOI（自動光學檢測）設備涉及晶圓表面缺陷視覺檢測技術、自動對焦技術、3D成像技術等，具體如下：

1. 晶圓表面缺陷視覺檢測技術

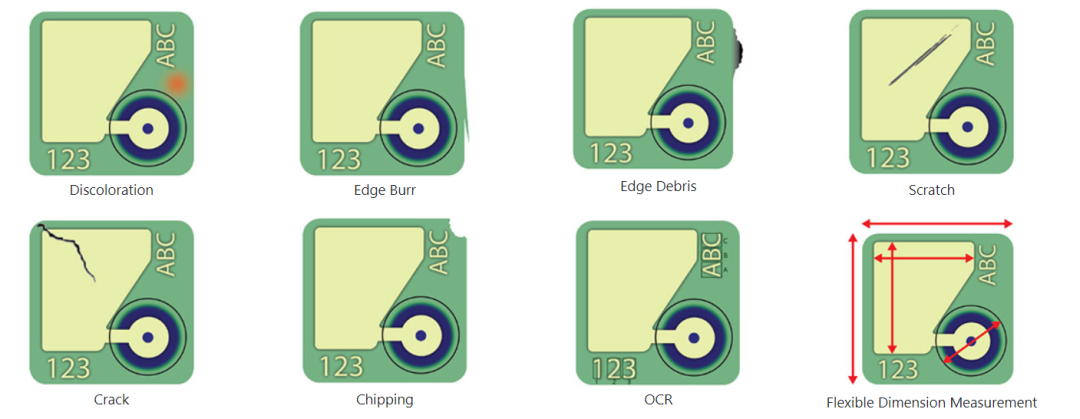

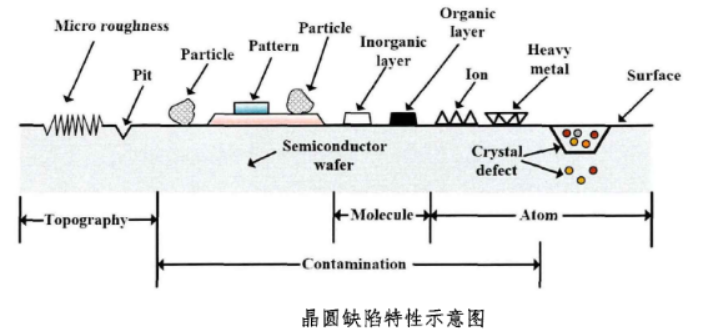

晶圓表面缺陷視覺檢測是AOI系統的核心任務之一，旨在檢測晶圓表面的微小缺陷，如劃痕、顆粒、污染、坑洼等。

圖像采集：利用高分辨率的光學顯微鏡和CCD/CMOS相機對晶圓表面進行掃描，獲取高清圖像。

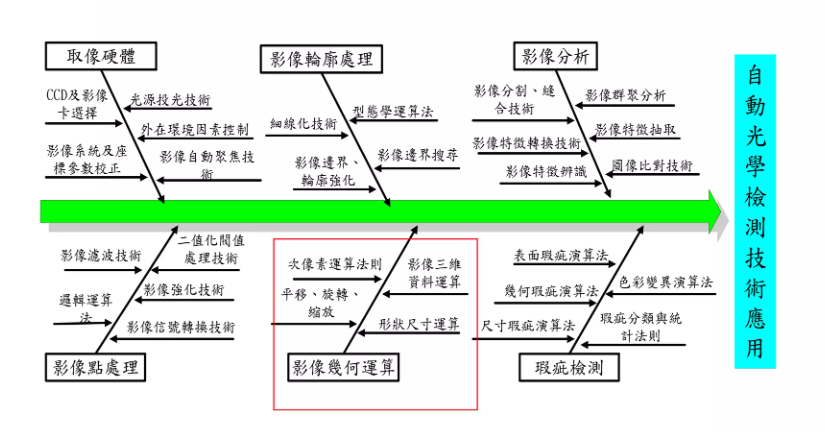

圖像處理：采用先進的圖像處理算法，對采集到的圖像進行分析。常見算法包括邊緣檢測、形態學處理和模板匹配等。

缺陷分類：通過機器學習和人工智能算法，對檢測到的缺陷進行分類和識別，區分工藝缺陷和外來顆粒等。

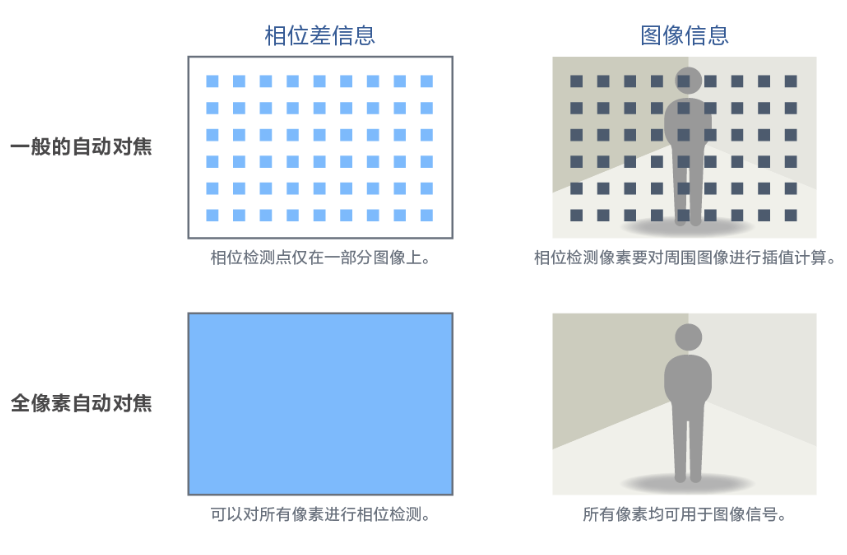

2. 自動對焦技術

自動對焦技術是確保圖像清晰度的關鍵，它在AOI系統中尤為重要，因?yàn)榫A表面的微小缺陷需要高精度的圖像才能被準確檢測到。

激光測距對焦：通過激光測距裝置實時測量晶圓表面與鏡頭之間的距離，根據測量結果自動調整鏡頭焦距。

圖像對比度對焦：利用圖像對比度*大化原理，通過多次調整焦距并分析圖像對比度，找到*佳對焦點。

多點對焦：對整個晶圓進行分區，每個區域分別進行對焦，以確保全局范圍內的圖像清晰。

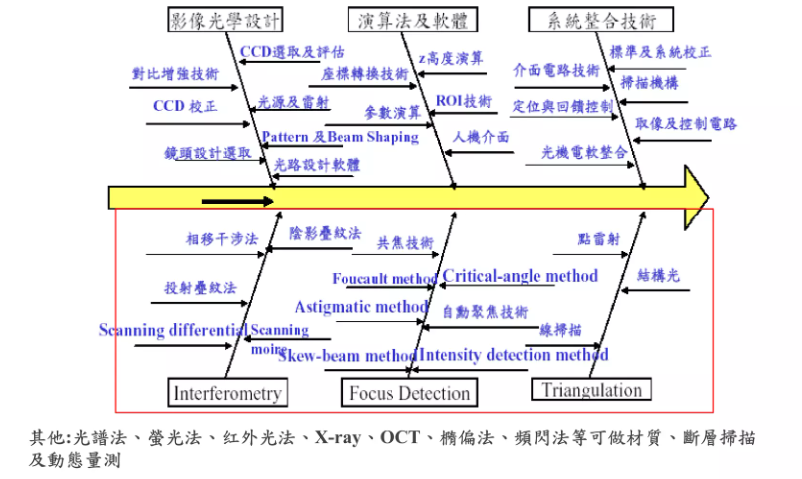

3. 3D成像技術

3D成像技術用于獲取晶圓表面的三維結構信息，這對某些復雜缺陷（如深坑、凸起等）的檢測和分析具有重要意義。

結構光照明：通過在晶圓表面投射特定圖案的光線，并通過攝像機捕捉反射圖像，利用光學三角測量原理重建表面三維形貌。

共焦顯微鏡：利用共焦顯微成像技術，逐層掃描晶圓表面，通過計算每層的焦點位置，生成高分辨率的3D圖像。

干涉顯微鏡：采用白光干涉顯微鏡，通過干涉條紋的相位變化，精確測量晶圓表面的高度變化，生成納米級精度的3D圖像。

小結：晶圓AOI檢測技術結合了高分辨率的視覺檢測、精確的自動對焦和先進的3D成像技術，通過這些技術手段的協同工作，可以高效、準確地檢測和分析晶圓表面的各種缺陷。這些技術不斷發展，為半導體制造工藝的質量控制和良率提升提供了強有力的保障。

免責聲明：本文采摘自“老虎說芯”，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。
