產品概述

薩科微slkor三極管2SB1386-R是一款專為高要求應用設計的PNP型三極管，以其*的電氣性能和穩定的工作特性，在電子行業中贏得了廣泛的認可。該三極管集成了高集射極擊穿電壓、大集電極電流、低飽和電壓以及高直流電流增益等特性，同時支持高達60MHz的特征頻率，使其成為處理中等到高功率信號放大的理想選擇。其SOT-89封裝不僅確保了*的散熱性能，還便于在多種電路板上進行安裝和布局。

產品特性

PNP晶體管類型：專為需要PNP型三極管的應用場景設計，如電源管理、逆變器等。

高集射極擊穿電壓：Vceo達到-20V，確保在高電壓環境下的穩定工作。

大集電極電流：Ic可達-5A，滿足大電流驅動需求。

低功耗設計：盡管電流處理能力強大，但功率消耗僅為0.5W，有助于提升系統能效。

低截止電流：Icbo低至0.5uA，減少靜態功耗，提高系統穩定性。

低飽和電壓：在集電極電流為-4A、基極電流為0.1A時，VCE(sat)僅為0.35V，確保信號在飽和狀態下的高效傳輸。

高直流電流增益：在特定條件下（如Ic=-0.5A, Vce=-2V），hFE高達390，提供強大的信號放大能力。

快速響應：特征頻率fT達到60MHz，支持高頻信號的快速處理。

寬工作溫度范圍：工作溫度范圍可達+150℃（Tj），確保在高溫環境下的穩定工作。

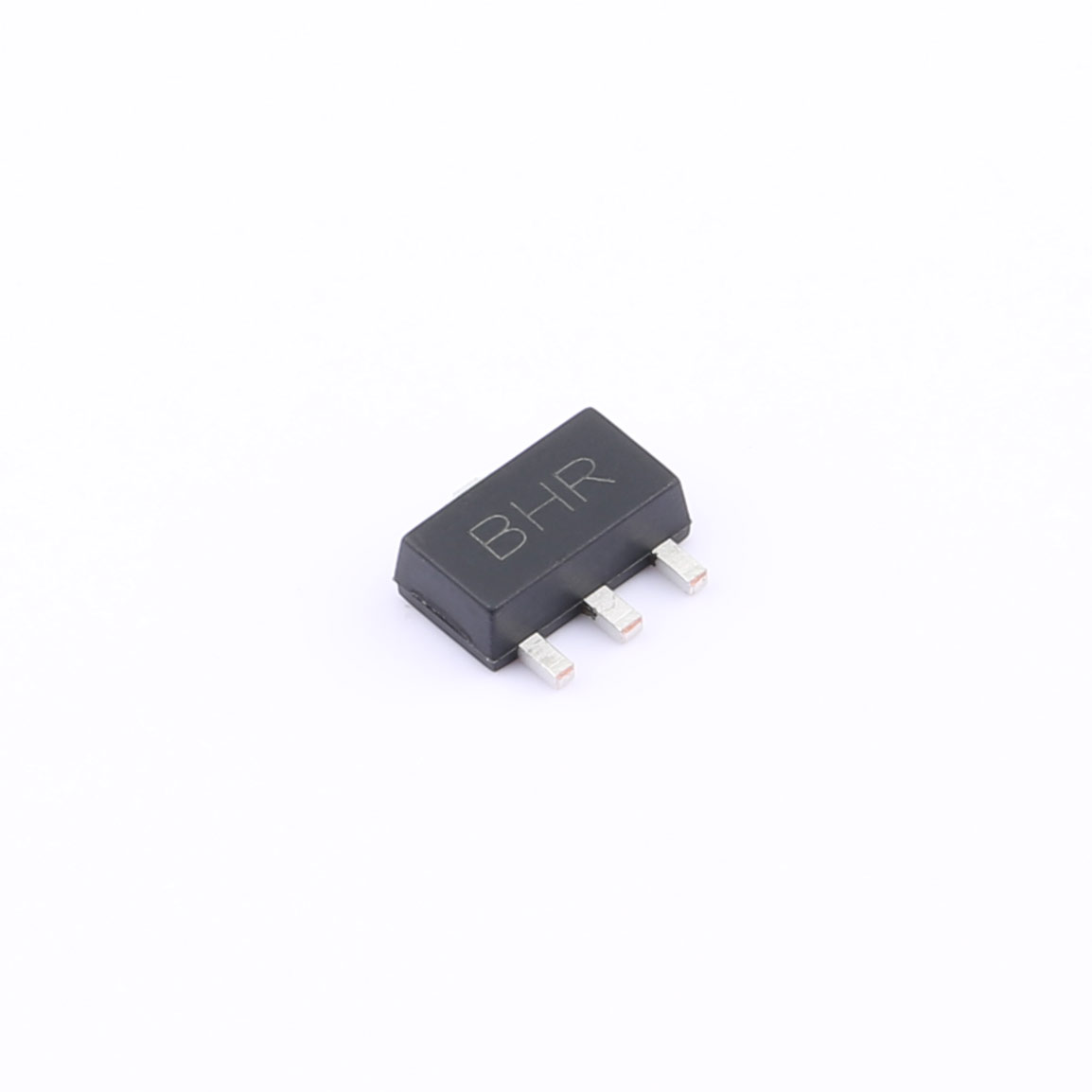

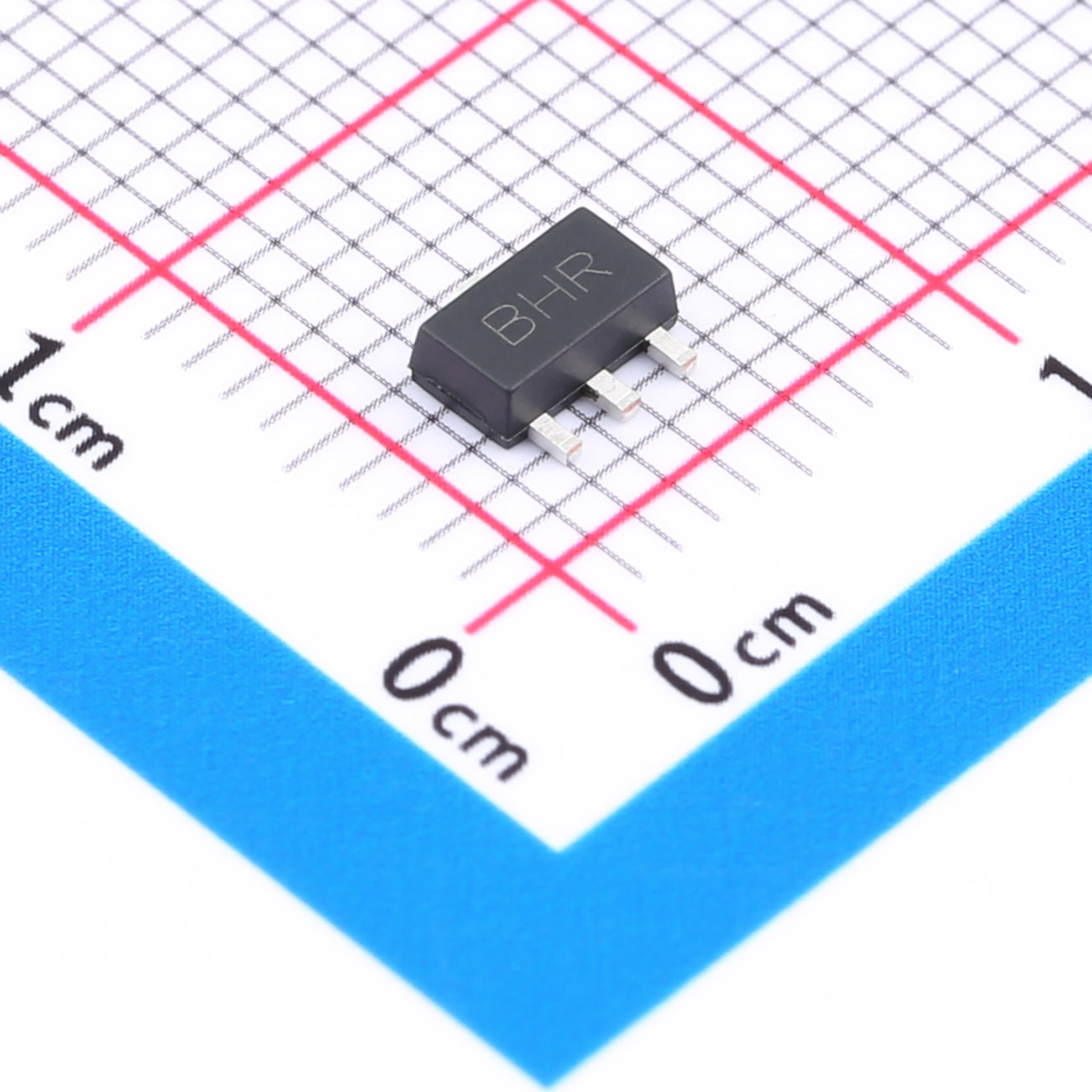

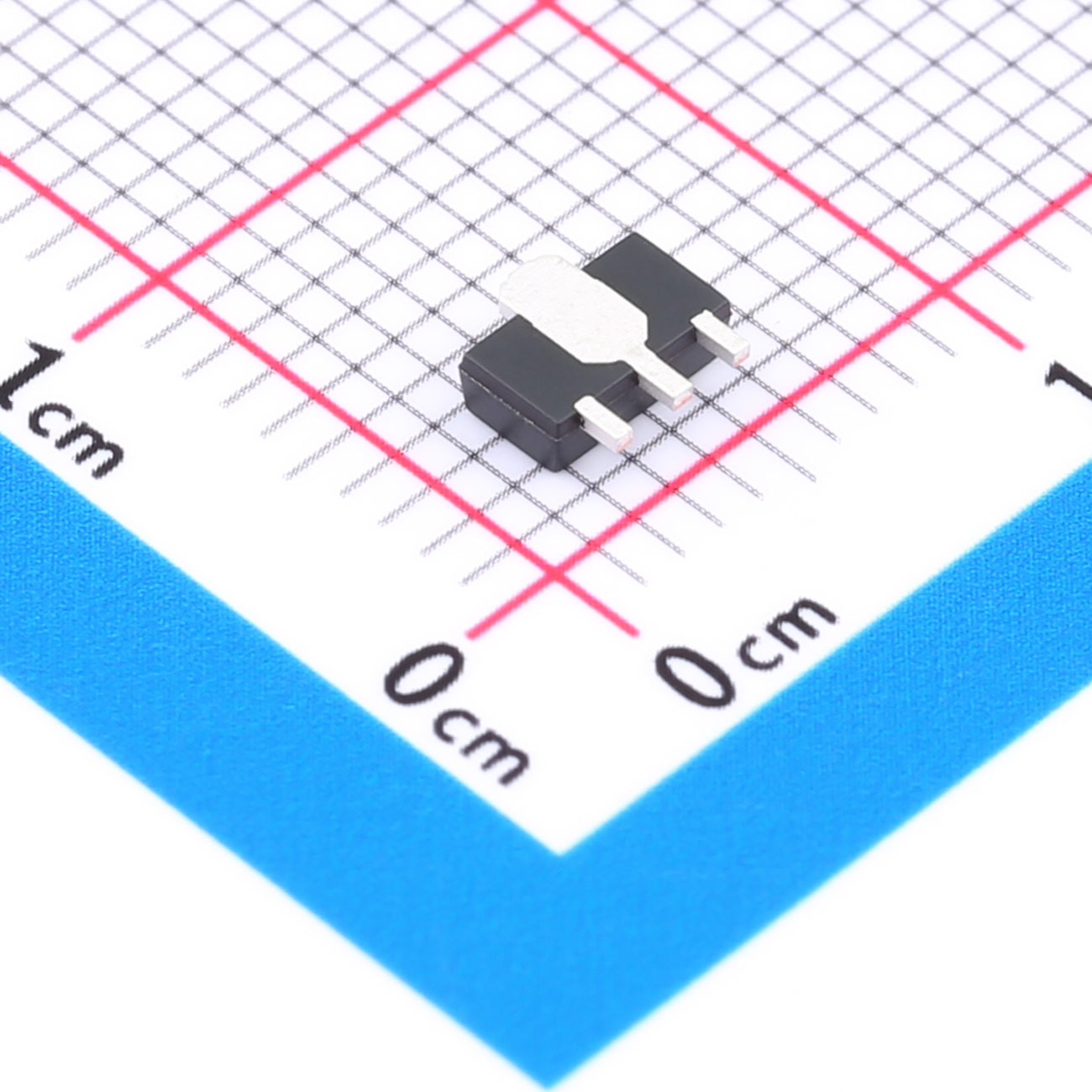

SOT-89封裝：緊湊且高效的封裝形式，便于安裝和散熱。

產品優勢

高功率處理能力：結合大集電極電流和高集射極擊穿電壓，適用于高功率應用。

高效能：低功耗設計與高直流電流增益相結合，提升系統整體能效。

高穩定性：低截止電流和低飽和電壓，確保信號傳輸?shù)姆€(wěn)定性和準確性。

快速響應：支持高頻信號處理，滿足現代電子系統對速度的需求。

寬工作溫度范圍：確保在各種極端環境下都能穩定工作。

應用領域

電源管理：用于逆變器、DC-DC轉換器等電源管理電路中，提供穩定的電流和電壓控制。

工業控制：在自動化生產線、電機驅動等工業控制系統中，作為信號放大和開關元件。

汽車電子：應用于車載電源、傳感器接口等汽車電子系統中，確保信號的準確傳輸和處理。

通信設備：在高頻信號處理、功率放大等通信設備中，提供高效、穩定的信號放大功能。

注意事項

極性識別：使用前請確認PNP極性，避免與其他類型三極管混淆。

電壓與電流限制：嚴格遵守集射極擊穿電壓和集電極電流的限制，防止器件損壞。

散熱設計：在高功率應用中，需合理設計散熱系統，確保器件在額定溫度范圍內工作。

靜電防護：在處理和安裝過程中，采取必要的靜電防護措施，防止靜電對器件的損害。

存儲條件：存放在干燥、陰涼、無腐蝕性氣體的環境中，避免長時間暴露在高溫或高濕度條件下。

關于薩科微 Slkor：

薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有*的技術和嚴格的質量控制體系，為客戶的設計提供*佳的解決方案和支持。
