產品介紹：ESD靜電保護二極管SLESDTU5V0A1

一、產品概述

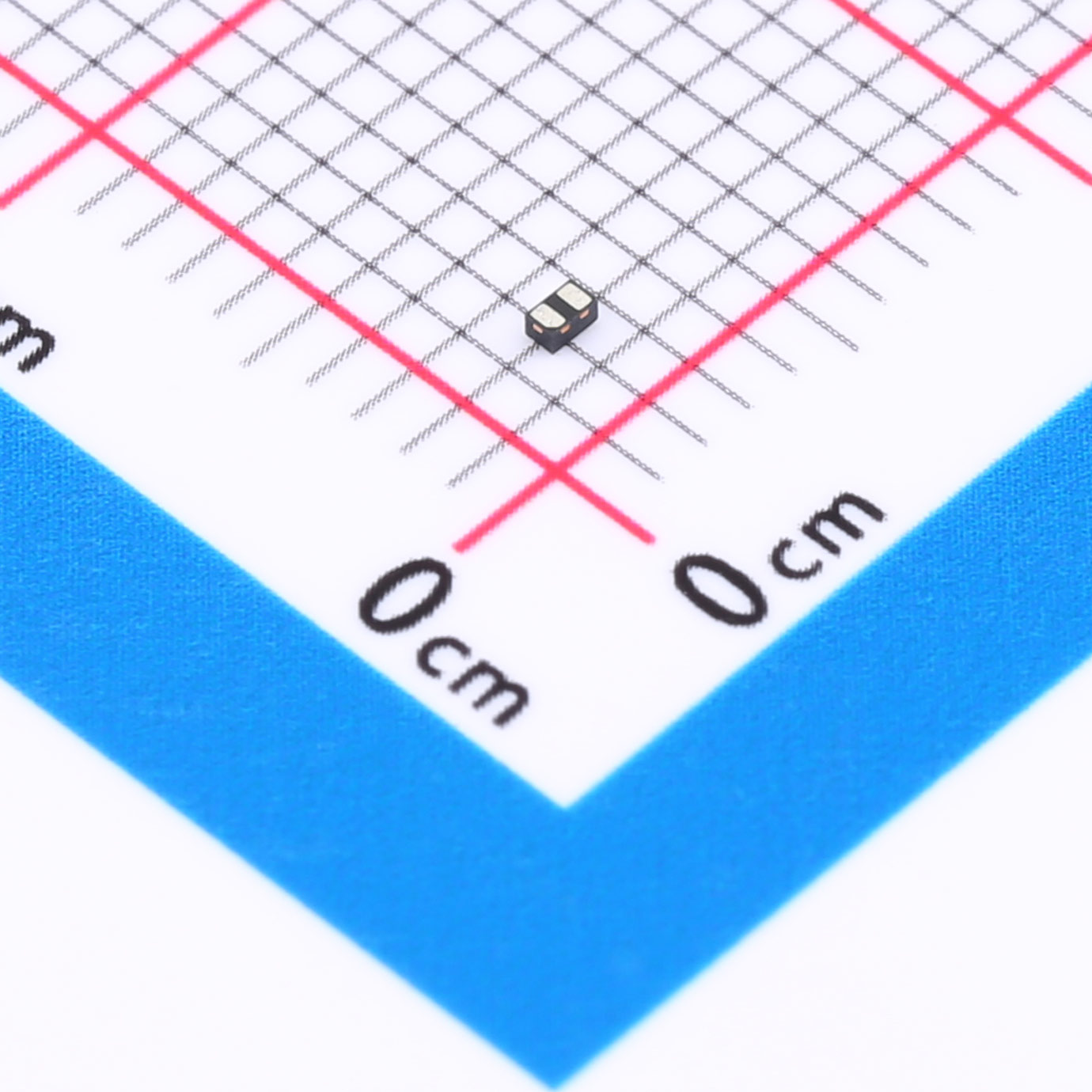

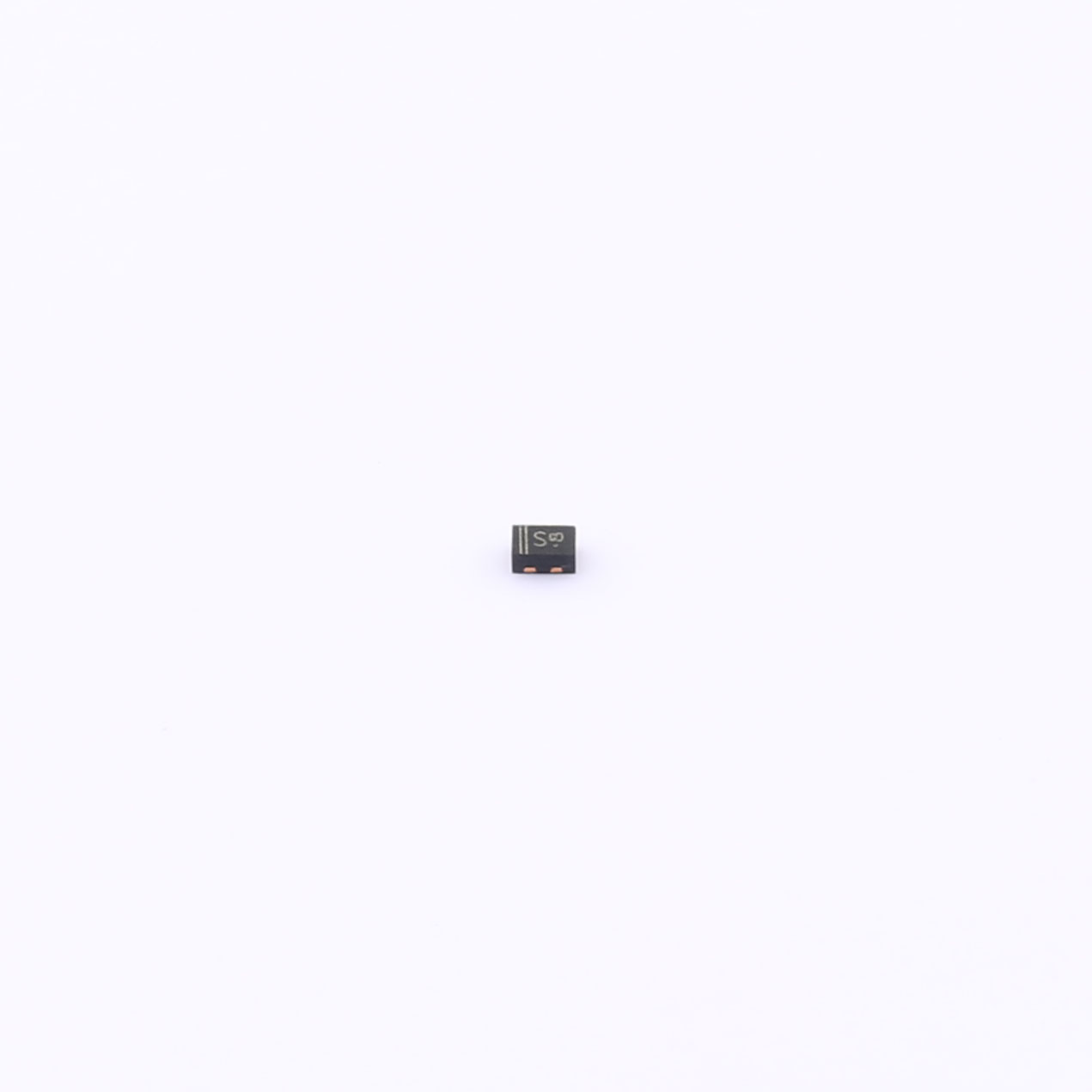

薩科微slkor靜電保護二極管SLESDTU5V0A1是一款專為5.0V工作電壓設計的二極管，采用緊湊且高效的DFN1006封裝形式。該二極管以其卓越的靜電防護能力和極低的漏電流特性，為各類電子設備提供了可靠的保護屏障。SLESDTU5V0A1能夠快速響應并有效鉗制靜電放電（ESD）和瞬態過電壓，確保敏感電子元件免受損害，保障電路的穩定運行和延長產品的使用壽命。

二、產品特性

反向工作電壓（VRWM）：5.0V：確保在正常工作電壓下，二極管保持高阻態，不影響電路的正常工作。

擊穿電壓（VBR min）：6.0V：定義了二極管的[敏感詞]擊穿閾值，當電壓超過此值時，二極管迅速導通，將靜電放電引導至地線。

漏電流（IR）：100nA：在反向電壓下，二極管表現出極低的漏電流，有助于降低系統功耗，提高能效。

鉗位電壓（VC）：13V：在靜電放電事件中，二極管能將電壓有效鉗制在13V以下，保護后級電路免受高電壓沖擊。

結電容（CJ）：0.25pF：極低的結電容設計，對信號傳輸影響微乎其微，特別適用于高頻信號電路的保護。

DFN1006封裝：小型化、高可靠性的封裝形式，便于集成到各種緊湊的電路板上，節省空間。

三、產品優勢

卓越的靜電防護能力：快速響應靜電放電事件，有效保護敏感電子元件。

極低的漏電流：降低系統功耗，提升整體能效。

低結電容設計：對信號傳輸影響小，適用于高頻電路保護。

緊湊封裝：便于集成，節省PCB空間，滿足高密度集成需求。

穩定可靠：經過嚴格測試，確保在各種工作環境下都能提供穩定的保護效果。

四、應用領域

消費電子：智能手機、平板電腦、智能手表等便攜式設備的內部電路保護。

數據通信：高速數據傳輸接口、網絡設備、服務器等的靜電防護。

汽車電子：高級駕駛輔助系統（ADAS）、車載娛樂系統、導航系統等的電路保護。

工業自動化：精密傳感器、控制器、執行器等自動化設備的靜電保護。

五、注意事項

極性識別：安裝時請確保二極管的極性正確，避免反向接入導致?lián)p壞。

工作環境：避免在[敏感詞]溫度、濕度或腐蝕性環境下使用，以免影響產品的性能和壽命。

靜電防護：在處理和安裝過程中，應采取適當?shù)撵o電防護措施，避免靜電對二極管造成損害。

存儲條件：存放于干燥、陰涼、通風良好的環境中，避免高溫、潮濕及陽光直射。

電路設計：在電路設計時，請充分考慮二極管的特性，合理布局和布線，以充分發揮SLESDTU5V0A1的保護效果。同時，注意與其他電路元件的兼容性和匹配性。
