最近拿到LPC55S69-EVK開發板，打算做點有趣的東西，費盡心思想出了這個：
物趣系列
簡單介紹下，物趣系列的最終目標是實現基于55S69的智能識別，貓貓狗狗之類的，能支持到多少種“物”，看具體進度。 物趣系列技術路線：OV7670采集圖像?1.77寸TFT屏顯示?ESP8266上傳服務器?獲取識別結果?顯示到TFT屏上。 物趣系列將分三步走，
[敏感詞]步，LPC55S69-EVK適配 ST7735 TFT屏，這個屏是SPI的，用的是手邊上項目剩的料。本貼！ 第二步，LPC55S69-EVK適配 OV7670 攝像頭，把圖像顯示到TFT屏上。 第三步，LPC55S69-EVK適配 ESP8266 WIFI模塊，上傳到自家服務器，識別物體，將返回結果顯示到TFT屏上。 整個計劃三帖更完，今天這是第三帖。
LPC55S69物趣系列之③：
多物體識別！

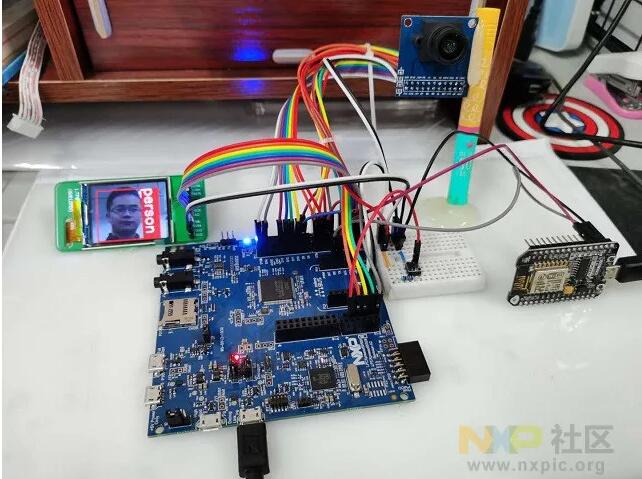

先放一個人臉識別的效果圖，圖像是本人。 還有小貓小狗在文章末尾。

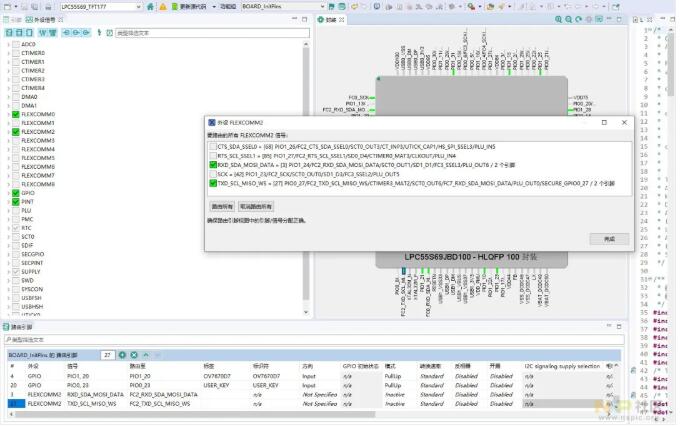

這里簡單說一下ESP8266的使用。論壇里會玩ESP8266的大佬太多，不敢造次。所以我盡力用最簡單的語言把ESP8266相關的部分說清楚。在物趣系列的設計中，ESP8266僅用作和云端服務器傳遞數據的手段，不涉及其二次開發。LPC55S69引腳路由如下圖。
系統通過一個按鍵識別用戶輸入，當用戶按下按鍵，即將一幀圖像實時上傳到云端，等待識別結果返回。云端服務器是個人私用的，不對外開放。為方便下文描述，在本地局域網絡中建立了一個服務器拷貝，并暴露一個端口供ESP8266建立通訊。這里，ESP8266工作在STA模式下：
第1步 ，使用“AT+CWMODE=1”設置ESP8266為STA模式；
第2步 ，使用“AT+CWJAP_DEF=<ssid>,<pwd>連接到AP；
第3步 ，使用“AT+CIPSTART=“TCP”,<remoteIP>,<remote port>”連接到服務器； （等待用戶按下按鍵，將一幀圖像上傳到服務器）
第4步 ，使用“AT+CIPSEND”，向服務器傳輸BMP圖像。圖像分辨率128*160，包含頭信息70字節，內容40960字節，共計41030字節。先向服務器發送圖像頭，70字節，告知服務器即將發送圖像數據。之后分80段，每段512字節，向服務器傳輸數據。傳輸結束后，向服務器發送“over”告知圖像已傳輸完成。服務器每收到512字節數據，向客戶端返回“success”表明接收成功。 （此處等待服務器識別圖像，識別完成，返回“start”告知客戶端，即將發送圖像信息。隨后將結果以RGB565的格式，共計40960字節分段傳輸給客戶端。）
第5步 ，客戶端收到“start”信息，進入圖像刷寫狀態。每接收一段數據，即將該段數據刷寫到屏幕上。待刷寫完成后，結果停留2-3秒，其后攝像頭開始工作，將新的圖像刷寫到屏幕上。 這里上傳和接收數據，采用多段傳輸?shù)姆椒ǎ梢允褂酶〉腷uffer，節約RAM。當然，分段越多，傳輸效率越低。ESP8266每進入一次數據傳輸狀態，所需時間大致可以描述為“發送數據的系統開銷T1+發送數據的用戶開銷T2”，發送分段越多，T1累積越大。對于發送固定總量的數據來說，分段越小，應該效率越高。以上是個人見解，如不正確，請論壇大佬指正！ 調試時已經成功識別一些物體，這里取小貓和小狗的識別結果分享給大家！這里圖片是在手機上顯示，用OV7670拍攝，然后識別的。視頻節目過兩天上傳，請期待。

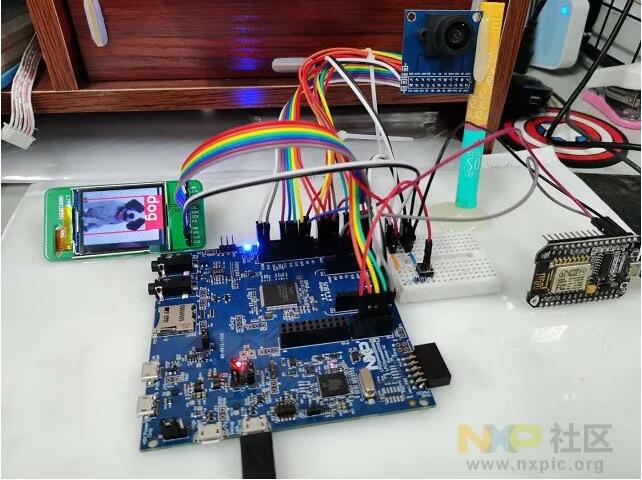

小狗識別

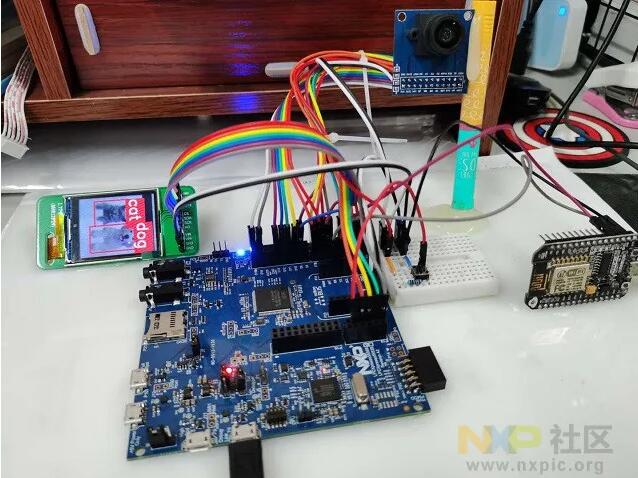

小狗+小貓多物體識別
