硬件工程師、還有Layout工程師經常抱怨：工作過程中用的軟件太雜太多，有些軟件聽都沒聽過，更不知道干啥用的。

這些軟件，有些是必須掌握的，有些是用到部分功能，夠PCB設計使用就可以了，EDA設計是工程類研發，不是搞學術研究，只要了解什么時候用什么軟件來解決問題就可以了，不需要對軟件做更深入的研究。

1、原理圖設計軟件（重要等級：三顆星）

EDA工程師一般不做原理圖的編輯工作，原理圖的編輯工作由硬件工程師來完成，但有時候要和原理圖做交叉的檢查工作，比如檢查器件封裝、導Netlist文件出現錯誤，還有最終做原理圖和PCB的一致性對照檢查等等，需要EDA工程師能打開原理圖，進行查網絡或器件的操作。

   目前小易使用的原理圖工具軟件有：OrCAD、Pads logic、Concept HDL和Dx Designer、Eagle;

2、PCB設計軟件（重要等級：三顆星）

EDA工程師必須要掌握一種或多種的PCB設計軟件，這個是EDA工程師的本職技能要求，需要選擇哪種PCB設計軟件，主要根據上游的原理圖設計使用的軟件來選擇，一般OrCAD的原理圖，選擇Pads layout、Allegro和OrCAD Layout做PCB設計，Concept HDL的選擇Allegro，Dx Designer和Pads logic的選擇Pads layout;

常用的PCB設計工具軟件有：EE、Pads layout、Allegro、AD、Eagle;

 3、功能仿真軟件（重要等級：一顆星）

前仿真軟件是對原理圖部分的仿真，通過仿真來模擬輸出的波形結果，同時確定使用器件選擇的阻、容、感值，這個一般是硬件工在使用，EDA工程師可以做擴展性學習；

      目前小易用使的前仿真軟件為NI的Multisim軟件，該軟件的優勢是使用簡單、設計素材豐富；

另外還有常用的仿真軟件如：Multisim、Saber、Pspice、ProteusPro

4、 工程仿真軟件（重要等級：三顆星）

PCB設計完成后，需要進行各種仿真，比如信號仿真、電源仿真、熱仿真、機械應力仿真等等，EDA工程師如果能了解仿真知識，使用仿真軟件，那對EDA的技能是[敏感詞]的加分項；有以下幾種：

      1） ADS，對信號基本原理級的仿真使用；ADS電子設計自動化功能十分強大，包含時域電路仿真 (SPICE-like Simulation)、頻域電路仿真 (Harmonic Balance、Linear Analysis)、三維電磁仿真 (EM Simulation)、通信系統仿真(Communication System Simulation)、數字信號處理仿真設計（DSP）;也包含SI、PI仿真。

      2）Sigrity，對系統級的PDN電源仿真和DDR高速信號仿真；

      3）FIoTHERM，產品級的散熱、溫度的熱仿真；

      4）HFSS，俗稱“海飛絲”，專業的射頻仿真軟件。

5、工程交互軟件（重要等級：三顆星）

      PCB設計的過程中需要和CAM工程師交互，就需要了解一些 CAM軟件的使用， 目前小易用使的CAM軟件有以下幾種：

      1 ) AutoCAD，Autodesk公司專業的機械繪圖軟件，EDA工程師簡單能使用二維操作就可以了，一般下列場景會用到AutoCAD：

       a)在導入DXF時，板子外框不閉合，需PE操作來做一個封閉的外框；

       b)DXF的縮放，結構圖特征，就是不管圖紙比例多少，標注的都是實際尺寸，導入DXF后，發現比實際的小或大，就需要在AutoCAD內進行放縮操作；

       c)PCB生產用的拼板資料， PCB設計軟件的二維線段操作功能有限，一般都是AutoCAD做成的拼板，導入到PCB中去的；

       d)SMT生產用的夾具資料，這個一般從PCB導出來，然后用AutoCAD進行編輯的。

      2）Pro/E，3D編輯軟件，PCB導出的3D文件，結構同事反饋有問題，EDA和結構工程師一起合作查找原因，就需要EDA工程師能做打開PCB導出的3D文件的嘗試操作；

      3）CAM350，對GERBER資料做Double Check的DFM軟件，對GERBER資料進行工程生產的檢查，簡單掌握一些放大、移動、對齊的操作就可以了，有些簡單的修改，PCB不容易操作的，可以在CAM350里很快實現；

6、理論驗證軟件（重要等級：二顆星）

      1）Polar SI9000，阻抗計算軟件，根據提供的PCB疊層和設計需要的阻抗來計算線寬和線距，這個對EDA工程師很重要，如果設計出來的板子，生產上說線寬要控制到1mil才能滿足阻抗，這顯示是沒法生產出來；

      2）Saturn，計算導線或過孔的電流通載能力，根據設計電流大小， 計算出走線的寬度和孔徑大小；

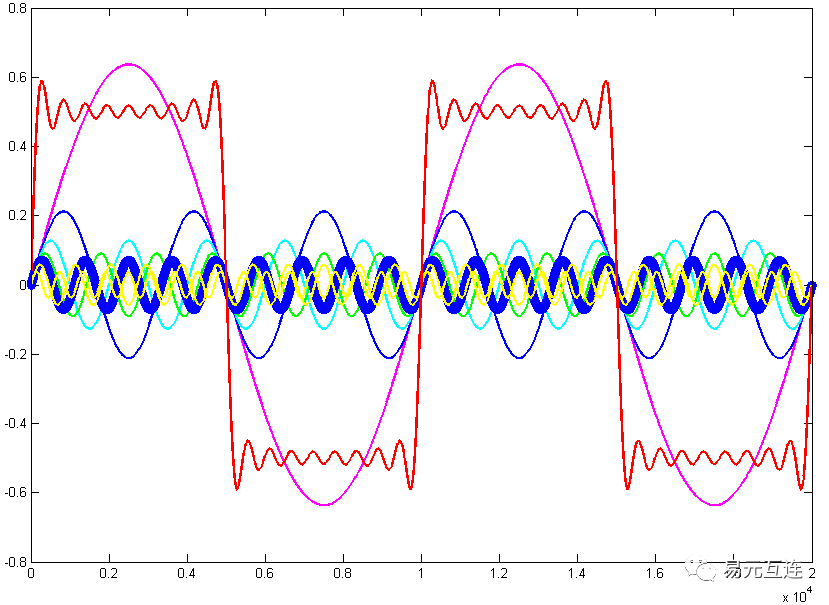

     3）Matlab， 專業的數據分析和信號處理軟件，可以用來驗證一些函數，比如下圖是驗證傅里葉變換中的數字方波是由多個正弦波疊加而來，也能解釋 數字波形在高速下呈現出模擬特性。

7、效率軟件（重要等級：二顆星）

     PCB設計中可以使用一些效率軟件來提高工作的效率，小易一般使用下列幾種效率軟件：

    1）launchy，Windows快速啟動和快速找文件；

    2）Foldermenu，  記錄保存文件路徑；

    3）Strokit，手勢識別，可以通過鼠標手勢快速在原理圖和PCB之間瀏覽切換視圖；

    4）Ditto，剪切板管理，可以管理保存多個剪切內容；

    5）AHK，代碼快速[敏感詞]工具。

    8、辦公管理軟件（重要等級：二顆星）

    PCB設計完成后，需要對資料進行整理，制作制版文件和生產文件，就需要EDA工程師具有Word和Excel文件的編輯能力，有CIS數據庫的公司，EDA工程師還需要熟悉Access的使用。
