要適當?shù)剡x擇拓?fù)?，熟悉不同拓?fù)涞膬?yōu)缺點和應用領域非常重要。錯誤的選擇會讓飲食設計從一開始就注定失敗。開關電源拓?fù)浣Y(jié)構大致給可總結為大概14種，其他的電源開關拓?fù)浣Y(jié)構圖無外乎是這14種的組合或變形，下面整理了兩種基礎型拓?fù)浣Y(jié)構圖幫助系統掌握每種電路結構的工作原理與基本特性。

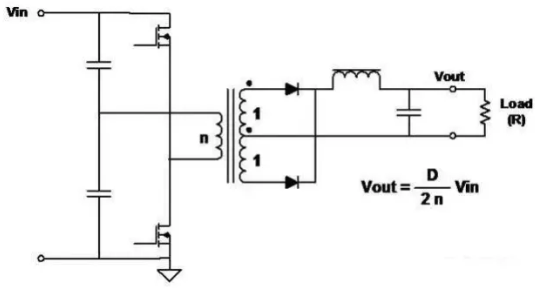

一、Half-Bridge 半橋

特點： ■ 較高功率變換器極為常用的拓?fù)浣Y(jié)構。 ■ 開關（FET）的驅動不同相，進行脈沖寬度調制（PWM）以調節輸出電壓。 ■ 良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。而且初級繞組的利用率優于推挽電路。 ■ 全波拓?fù)浣Y(jié)構,所以輸出紋波頻率是變壓器頻率的兩倍。 ■ 施加在FET上的電壓與輸入電壓相等。

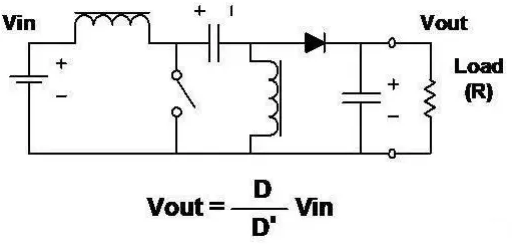

二、SEPIC 單端初級電感變換器

特點： ■ 輸出電壓可以大于或小于輸入電壓。 ■ 與升壓電路一樣，輸入電流平滑，但是輸出電流不連續。 ■ 能量通過電容從輸入傳輸至輸出。 ■ 需要兩個電感。

以上就是常見的開關電源拓?fù)浣Y(jié)構，還有許多拓?fù)浣Y(jié)構，但大多是此處所述拓?fù)涞慕M合或變形，每種拓?fù)浣Y(jié)構包含獨特的設計權衡，薩科微也做了些整理，往后將陸續給大家分享。
