重磅發布！立創EDA專業版全離線客戶端！

發布時間：2022-03-17作者來源：薩科微瀏覽：5205

相信這一刻，你我都等待了太久，經過數個版本的公測，現終于發布專業版客戶端正式版本！當然，它依然是「免費」的！

立創EDA會將免費國產PCB設計工具貫徹到底，立志于為用戶提供簡單易用且高效的設計工具！

立創EDA專業版客戶端支持三大運行模式

「全在線模式」需要登錄，庫和工程都存在云端，支持協作，支持自動備份云端工程到本地；
「半離線模式」不需要登錄，庫和工程都存在本地，不支持協作，支持使用云端系統庫。推薦使用該模式。
「全離線模式」不需要登錄，庫和工程都存在本地，不支持協作，不支持使用云端系統庫。內置 1w+ 常用的系統庫。

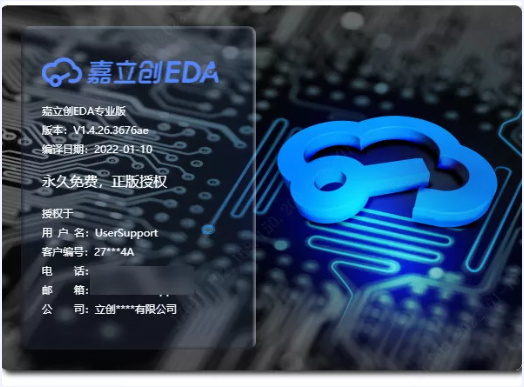

# 啟動界面 #

# 主界面 #

安裝指引

安裝客戶端須知

1）之前未安裝過測試版的，可直接安裝；
2）之前安裝過測試版的，建議先卸載舊版本再安裝，避免緩存影響；
3）請確保你的電腦有顯卡，獨立顯卡更好；
4）僅支持64位，不支持XP系統。

下載地址

Windows

https://image.lceda.cn/files/lceda-pro-windows-x64.exe

「windows版本」因系統兼容性問題，有可能出現安裝后啟動界面白屏，沒有加載到編輯器，或者要等很久才可以加載出來，如果遇到加載界面白屏請聯系技術支持解決，QQ：800821856。

Linux

https://image.lceda.cn/files/lceda-pro-linux-x64.zip

「Linux版本」請按照下載后的壓縮包提示進行安裝。

「Mac版本」稍后提供。

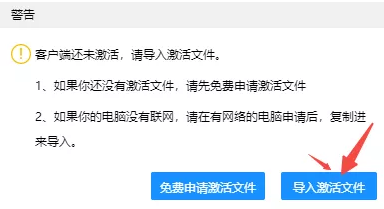

加載激活文件

激活文件免費下載地址

https://lceda.cn/page/desktop-client-activation

注意！

1）激活文件免費下載，不需要破解，正版授權，注冊后即可下載；

2）激活文件包含你的賬號信息，請不要對外公開，并妥善保管；

3）激活文件不可修改，修改后導入無法激活。

設置運行模式

導入激活文件后即可打開客戶端界面，點擊右上角的「齒輪」圖標或開始頁的「設置」圖標來設置運行模式。

# 右上角齒輪 #

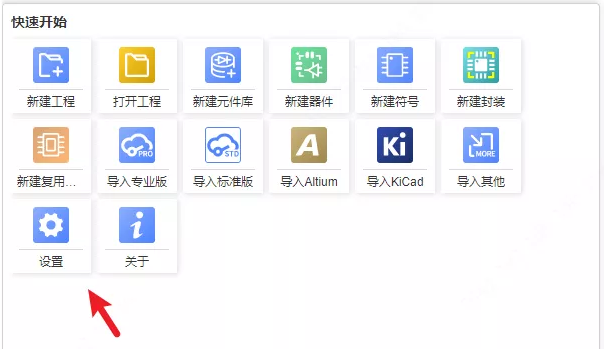

# 開始頁設置按鈕 #

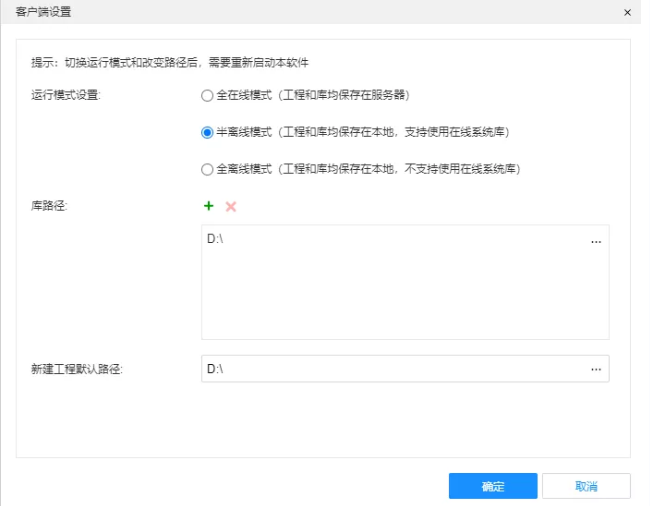

運行模式說明

全在線模式：支持設置在線工程備份路徑，編輯器會根據設置的備份間隔把工程壓縮包備份在該文件夾下。
半離線模式/全離線模式：支持設置庫路徑，支持添加多個庫路徑；支持設置新建工程的默認存放路徑。

新建或打開工程

新建的工程文件是獨立的 eprj 文件

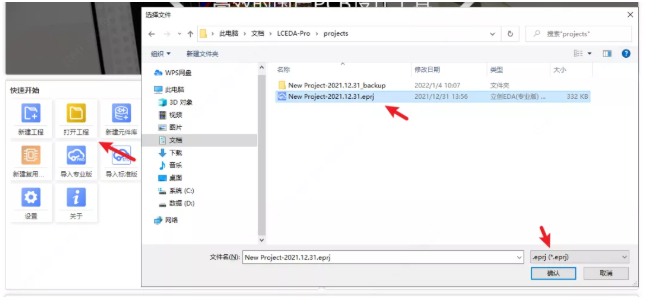

打開的時候也可以選擇 eprj 文件進行打開，支持直接雙擊 eprj 文件直接打開工程。

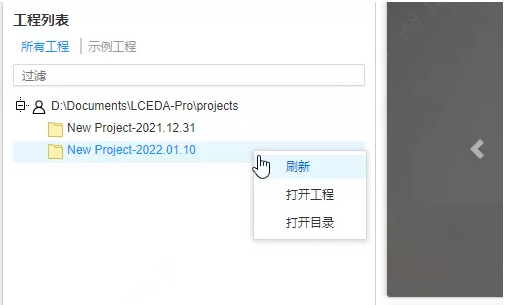

也可以在左側工程列表打開工程，打開客戶端會自動加載工程路徑下的全部工程，也可以右鍵刷新工程列表。

創建元件庫

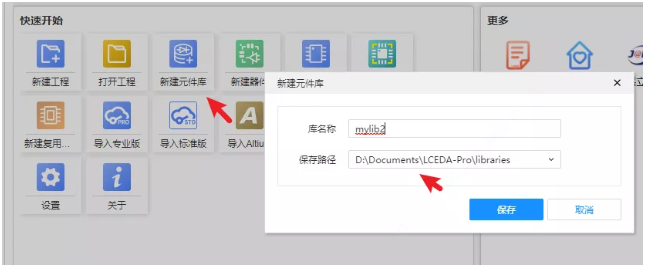

在開始頁點擊「新建元件庫」按鈕

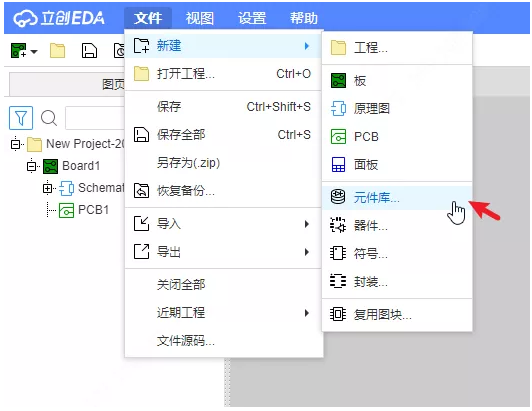

或者「打開文檔后」在頂部菜單欄點擊【文件】＞【新建】＞【元件庫】

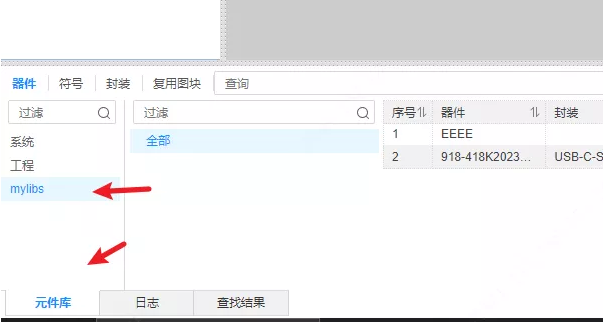

新建后在底部左側元件庫列表可以找到

新建器件，符號，封裝等的時候選擇保存在個人的庫即可。

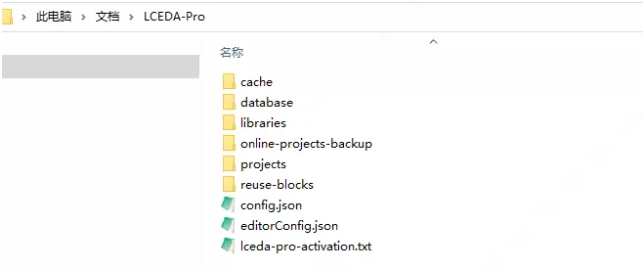

數據目錄說明

立創EDA專業版客戶端安裝后會默認創建數據文件夾在 Documents\LCEDA-Pro，請不要?jiǎng)h除或修改該目錄下的文件，避免產生錯誤。

cache：數據緩存目錄

database：數據庫目錄

libraries：默認的庫文件目錄。系統庫 lceda-std.elib 和個人創建的庫文件存放目錄。

online-projects-backup：默認的全在線模式時，在線工程自動備份zip文件存放目錄。

projects：默認的工程文件存放目錄。目錄內有“工程名_backup”文件夾，是該工程的備份 zip 文件存放目錄。

reuse-blocks：默認的復用圖塊文件存放目錄。

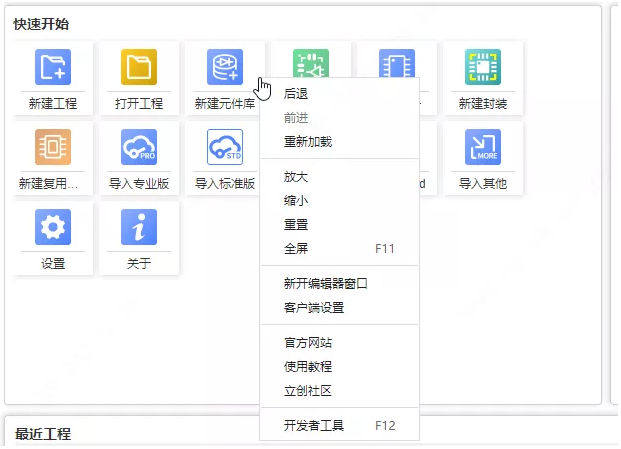

右鍵菜單

你可以在開始頁操作右鍵菜單

或者在「打開文檔」后，在頂部菜單欄文字處打開右鍵菜單。

前進/后退：當在客戶端打開了其他網頁，可以使用這個前進后退進行返回上一頁或者下一頁
重新加載：重新加載當前編輯器或者頁面
放大/縮小/重置/全屏：縮放客戶端界面大小。

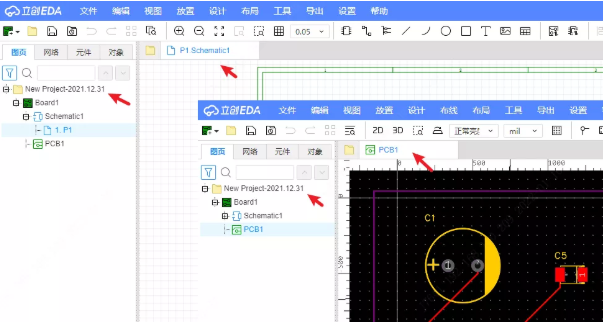

新開編輯器窗口：和點擊編輯器左上角的logo行為一致，可以打開多個編輯器，打開多個編輯器時你可以分別打開不同的工程，進行文檔和元件的相互復制粘貼；分別打開工程的原理圖和PCB（目前不支持相互定位和更新數據，將于V1.5版本支持）

客戶端設置：打開客戶端的設置對話框。

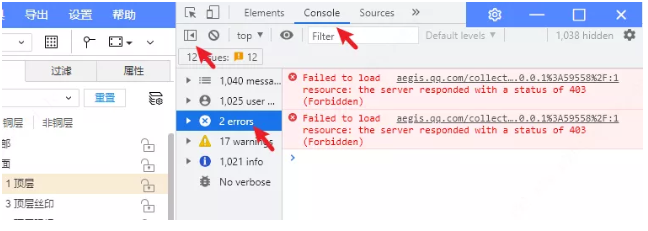

開發者工具：打開后可以查看控制臺console是否有報錯，如果編輯器運行出錯可以把console的報錯信息(紅色內容)截圖發給技術支持，再次按 F12 關閉開發者工具。

開啟硬件加速

立創EDA專業版PCB使用GPU渲染，如果電腦有獨立顯卡可以根據這個教程進行開啟GPU加速，否則如果電腦是雙顯卡的，會默認使用集成顯卡渲染。

【教程】立創EDA專業版開啟GPU加速

https://www.bilibili.com/read/cv12369610?spm_id_from=333.999.0.0

已知問題

1）目前的版本在半離線模式和全離線模式均不支持3D預覽和導出3D文件，預計 V1.6版本將支持。需要導出step文件的，請先把工程另存為本地，再導入在線版，再導出step文件。

2）暫不支持多屏互動，相互定位選擇。

3）設置里面的檢測更新暫未實現。

4）Linux版本右上角的[敏感詞]化區域偏移。

客戶端下載地址

Windows

https://image.lceda.cn/files/lceda-pro-windows-x64.exe

Linux

https://image.lceda.cn/files/lceda-pro-linux-x64.zip

激活文件免費下載

https://lceda.cn/page/desktop-client-activation

在線編輯器訪問

https://pro.LCEDA.CN/editor

綜上你已經學會立創EDA專業版客戶端的運用，剩下的請學習立創EDA專業版編輯器的使用吧~
