薩科微比較常見開關電源拓撲結構介紹（一）

發布時間：2022-03-17作者來源：薩科微瀏覽：2137

什么是拓撲？所謂電路拓撲，就是電路中功率器件和電磁元件的連接方法，而磁性元件的設計、閉環補償電路的設計以及其他所有電路元件的設計都依賴于拓撲。最基本的拓撲有降壓（buck）、升壓（boost）和降壓/升壓（boost/buck）、非對稱反激（isolated flyback）、正向、推挽、半橋和全橋變換器。

開關電源拓撲有大約14種常見的拓撲，每一種都有自己的特點和適用場合。選擇的原則是看是大功率還是小功率，是高壓還是低壓輸出，元器件是否盡量少。

因此，要適當地選擇拓撲，熟悉不同拓撲的優缺點和應用領域是非常重要的。錯誤的選擇會讓飲食設計從一開始就注定失敗。下面分別總結了20種基本的開關電源拓撲結構，幫助系統掌握每種電路結構的工作原理和基本特性。

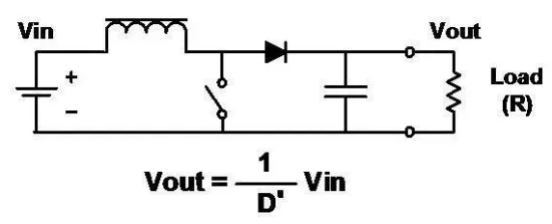

一、Boost 升壓

特點： ■ 把輸入升至一個較高的電壓 ■ 與降壓一樣，但重新安排了電感、開關和二極管 ■ 輸出總是比大于或等于輸入(忽略二極管的正向壓降) ■ 輸入電流平滑 ■ 輸出電流不連續 (斬波) 二、Flyback 反激

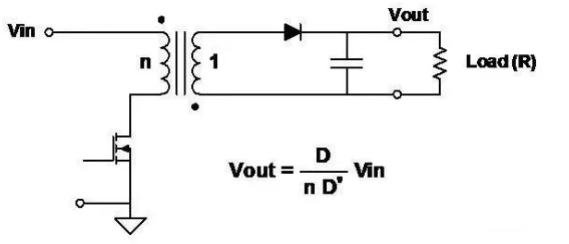

特點： ■ 如降壓-升壓電路一樣工作，但是電感有兩個繞組，同時作為變壓器和電感 ■ 輸出可以為正或為負，由線圈和二極管的極性決定。 ■ 輸出電壓可以大于或小于輸入電壓，由變壓器的匝數比決定。 ■ 這是隔離拓撲結構中最簡單的 ■ 增加次級繞組和電路可以得到多個輸出
以上就是常見的開關電源拓撲結構，還有許多拓撲結構，但大多是此處所述拓撲的組合或變形，每種拓撲結構包含獨特的設計權衡，薩科微也做了些整理，往后將陸續給大家分享。

薩科微半導體產品線日益豐富，目前可用于工業[敏感詞]產品有：碳化硅SiC二極管、碳化硅SiC MOS管、IGBT等，廣泛應用在新能源汽車、通訊設備、電力設備、太陽能光伏、UPS電源、醫療設備等領域；民用級消費類產品有：可控硅、橋堆、高中低壓MOS管、霍爾HALL傳感器、高速光耦、肖特基二極管、靜電保護ESD二極管、瞬態抑制TVS二極管、通用二極管、三極管、電源管理IC等，廣泛應用在智能手機、手提電腦、智能機器人、智慧家電、LED照明、3C數碼產品等領域。薩科微將推出更多的產品，為客戶提供更全面更優質的服務。

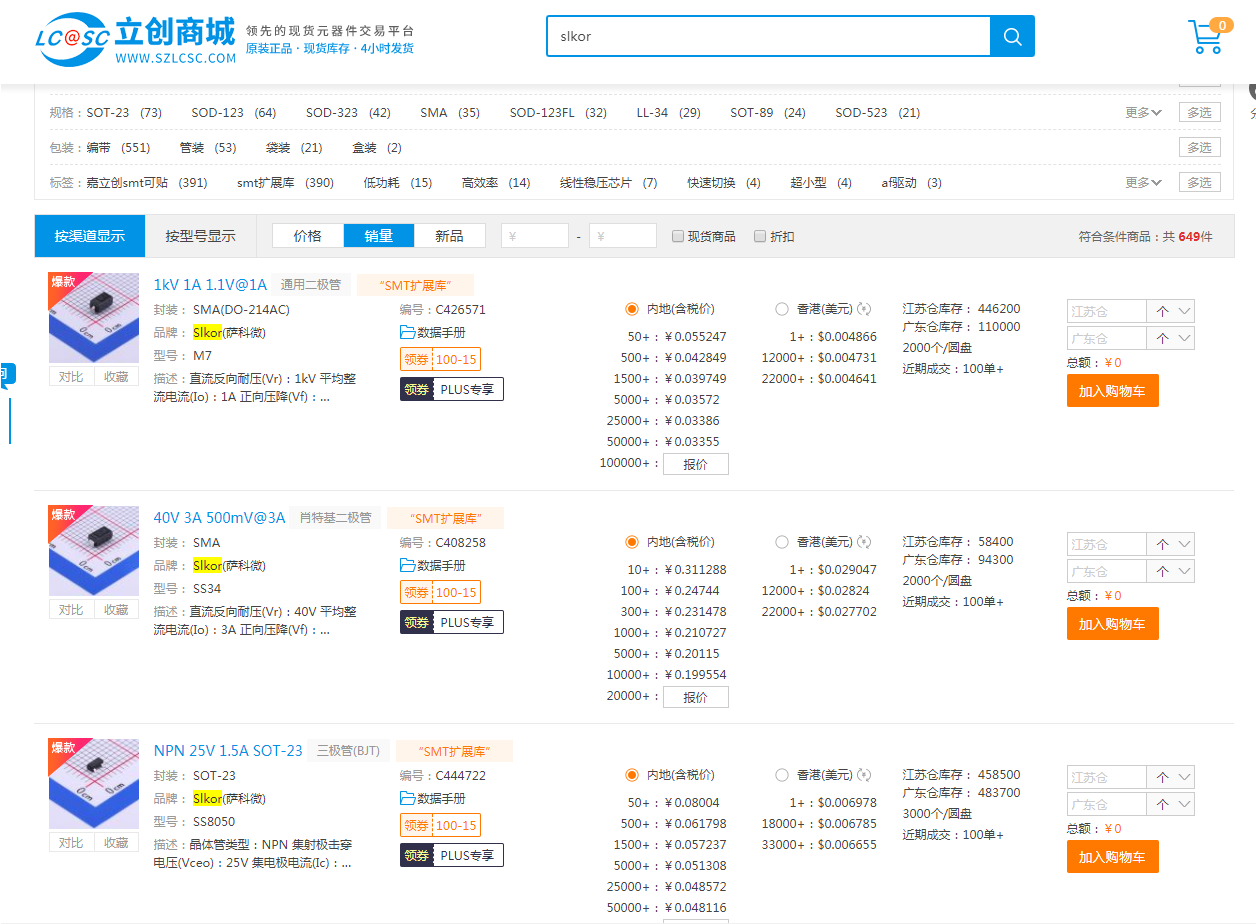

薩科微SLKOR立創商城熱銷產品
