在當今高度集成的電子系統中，瞬態電壓抑制成為確保設備穩定運行的關鍵。作為半導體分立器件家族中的重要成員，瞬態抑制二極管（Transient Voltage Suppressor Diode，簡稱TVS二極管）以其獨特的性能，在保護電路免受瞬態過電壓沖擊方面發揮著不可替代的作用。今天，我們將深入探討SMBJ26CA這款瞬態抑制二極管，通過詳細解析其關鍵參數，揭示其在電路保護領域的卓越表現。

關鍵參數解讀

?VRWM(V)：26V?

VRWM（Working Peak Reverse Voltage）即工作峰值反向電壓，是TVS二極管在正常工作時能夠承受的[敏感詞]反向電壓。SMBJ26CA的VRWM為26V，這意味著在不超過此電壓的情況下，二極管能夠穩定工作，為電路提供可靠的保護。

?VBR min(V) & VBR max(V)：28.9V ~ 33.2V?

VBR（Breakdown Voltage）即擊穿電壓，是TVS二極管開始導通并抑制過電壓的電壓閾值。SMBJ26CA的擊穿電壓范圍在28.9V至33.2V之間，這一寬范圍的設計使得該二極管能夠靈活應對不同電路中的過電壓情況，確保在關鍵時刻迅速響應，有效抑制瞬態過電壓。

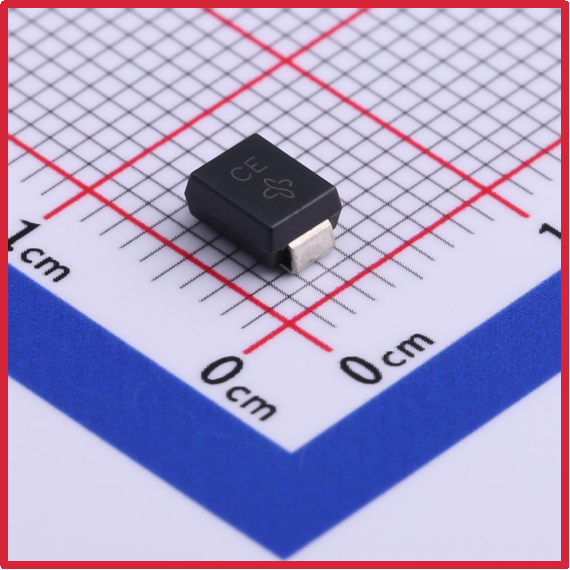

薩科微Slkor瞬態抑制二極管SMBJ26CA產品圖

?IR(μA)：5μA?

IR（Leakage Current）即漏電流，是指在TVS二極管未擊穿時，通過二極管的微小電流。SMBJ26CA的漏電流僅為5μA，極低的漏電流確保了二極管在正常工作狀態下對電路的影響微乎其微，從而提高了電路的整體效率和穩定性。

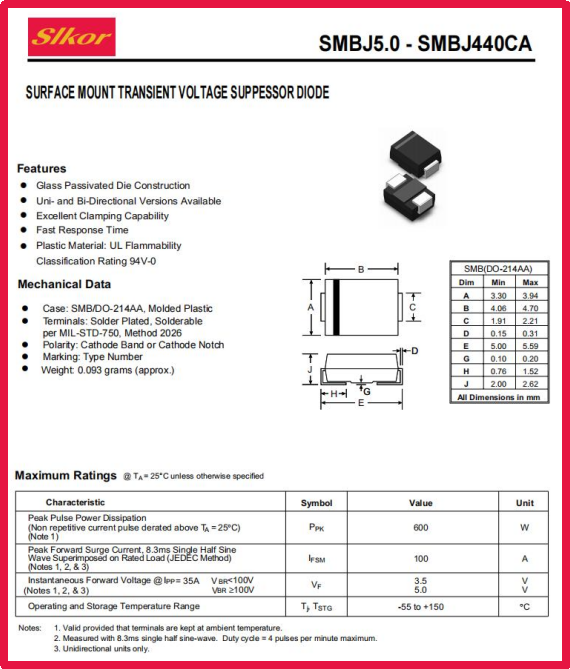

薩科微Slkor瞬態抑制二極管SMBJ26CA規格書

?VC(V)：42.1V?

VC（Clamping Voltage）即箝位電壓，是TVS二極管在擊穿后所能將過電壓箝制到的[敏感詞]電壓值。SMBJ26CA的箝位電壓為42.1V，這意味著即使電路中出現瞬態過電壓，該二極管也能迅速將其抑制在安全范圍內，有效保護后續電路元件不受損害。

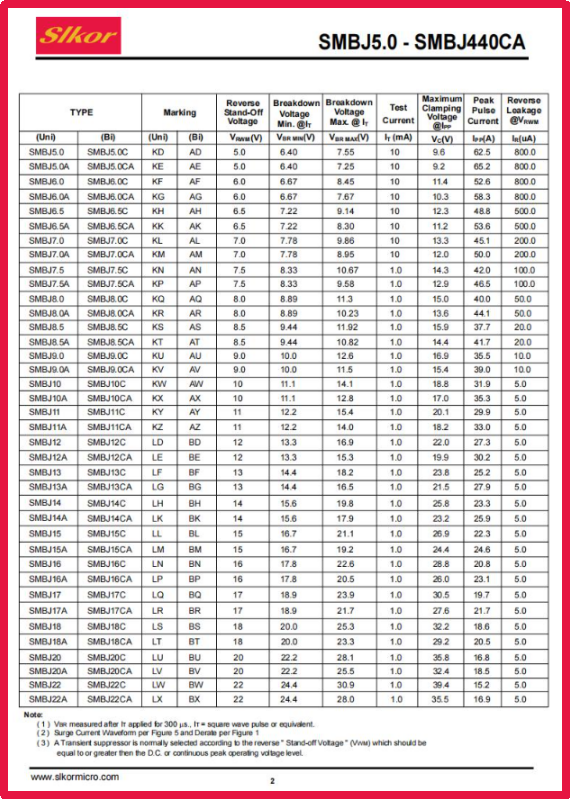

薩科微Slkor瞬態抑制二極管SMBJ26CA相關參數

?Package：SMB?

SMB（Surface Mounted Device）封裝形式，是SMBJ26CA采用的封裝類型。這種封裝具有體積小、易于安裝和焊接等優點，非常適合于高密度集成的電子系統中使用。

SMBJ26CA瞬態抑制二極管如何在雷擊狀態下保護電路

在雷擊保護電路中，SMBJ26CA瞬態抑制二極管發揮著至關重要的作用。其工作原理主要基于其獨特的電氣特性，特別是擊穿電壓范圍和箝位電壓這兩個關鍵參數。

當雷電擊中建筑物或戶外電子設備時，會產生極高的瞬態過電壓，這種電壓往往遠超過電路元件的承受能力。如果這種過電壓直接作用于電路，將會導致設備損壞甚至引發火災等嚴重后果。

SMBJ26CA瞬態抑制二極管正是為了應對這種情況而設計的。當雷擊產生的過電壓超過二極管的擊穿電壓范圍（28.9V至33.2V）時，二極管會迅速從高阻狀態變為低阻狀態，即發生擊穿。這一擊穿過程是非常迅速的，幾乎在瞬間完成，從而確保了二極管能夠及時響應過電壓。

擊穿后，SMBJ26CA二極管會將過電壓箝制在一個相對較低的水平，即箝位電壓（42.1V）。這意味著，即使雷擊產生的過電壓非常高，但經過二極管箝制后，電路中的電壓將被限制在一個安全范圍內，不會對其他元件造成損害。

同時，由于SMBJ26CA二極管具有低阻特性，在擊穿后能夠迅速將過電壓引導到大地，從而實現了對電路的有效保護。這種保護機制不僅防止了雷擊對電路的直接損害，還避免了因過電壓引起的間接損害，如設備故障、數據丟失等。

綜上所述，SMBJ26CA瞬態抑制二極管在雷擊保護電路中通過迅速響應過電壓、將其箝制在安全范圍內并引導到大地，從而有效保護了電路免受雷擊損害。其出色的性能和穩定的工作機制，使得它成為雷擊保護電路中不可或缺的元件。。
