靜電保護二極管SLESDL0603-05:高壓防護與高速兼容的完美平衡

發布時間:2025-05-13作者來源:薩科微瀏覽:1034

在電子設備向小型化、高速化、智能化演進的今天,靜電放電(ESD)防護已成為保障設備可靠性的核心課題。無論是智能手機觸屏的靈敏操作,還是車載雷達的高速數據傳輸,ESD事件可能引發數據丟失、元件燒毀甚至系統癱瘓。針對這一挑戰,SLESDL0603-05靜電保護二極管以卓越的參數設計和緊湊封裝脫穎而出。

薩科微Slkor靜電保護二極管SLESDL0603-05產品圖

關鍵參數解析:技術指標背后的防護邏輯

1. VRWM([敏感詞]反向工作電壓):8KV

SLESDL0603-05的8KV額定值遠超常規低壓電路需求,直接瞄準高壓應用場景(如工業電源、車載電子)。這一參數確保器件在未觸發ESD保護時保持高阻態,避免對正常電路產生干擾。

2. VBR min(最小擊穿電壓):15KV

當電壓超過VBR min時,二極管進入雪崩擊穿狀態,開始導通電流以泄放靜電能量。15KV的最小擊穿電壓設計,使SLESDL0603-05能夠應對IEC 61000-4-2標準中[敏感詞]等級的接觸放電(8KV)和空氣放電(15KV)測試。這種“高門檻”觸發機制有效避免了誤動作,同時為電路提供充足的保護裕量。

3. IR(反向漏電流):500nA

漏電流是評估器件靜態功耗的關鍵指標。SLESDL0603-05在8KV下的漏電流僅為500nA(0.5μA),相比同類產品(通常為1-10μA)降低了一個數量級。這一特性對于電池供電設備(如物聯網傳感器、智能手表)至關重要,可顯著延長設備續航時間。

4. VC(鉗位電壓):65V

鉗位電壓反映了器件在泄放ESD電流時能將電壓限制在的安全閾值。SLESDL0603-05的65V鉗位電壓遠低于多數半導體器件的擊穿電壓(如MOSFET柵極氧化層擊穿電壓通常為50V以上),確保被保護電路免受二次過壓損害。該參數與VBR的差值(15KV-65V≈14.935KV)體現了器件的動態阻抗特性,差值越大,防護性能越優。

5. CJ(結電容):1.5pF

結電容直接影響信號傳輸質量,尤其在高速接口中,過高的電容會導致信號失真。SLESDL0603-05的1.5pF結電容堪稱行業標桿,可兼容10Gbps以上超高速信號,避免因保護器件引入信號完整性問題。這一特性使其成為USB 3.2 Gen 2×2(20Gbps)、HDMI 2.1(48Gbps)等前沿接口的[敏感詞]防護方案。

6. 封裝:0603

0603封裝是表面貼裝技術(SMT)中的主流小型化封裝,尺寸僅為1.6mm×0.8mm,適用于高密度電路板設計。其小體積特性不僅節省空間,還可降低寄生電感,提升ESD響應速度。

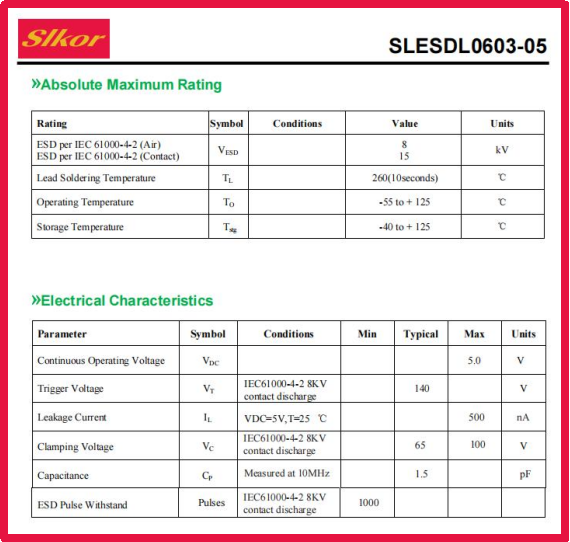

薩科微Slkor靜電保護二極管SLESDL0603-05規格書

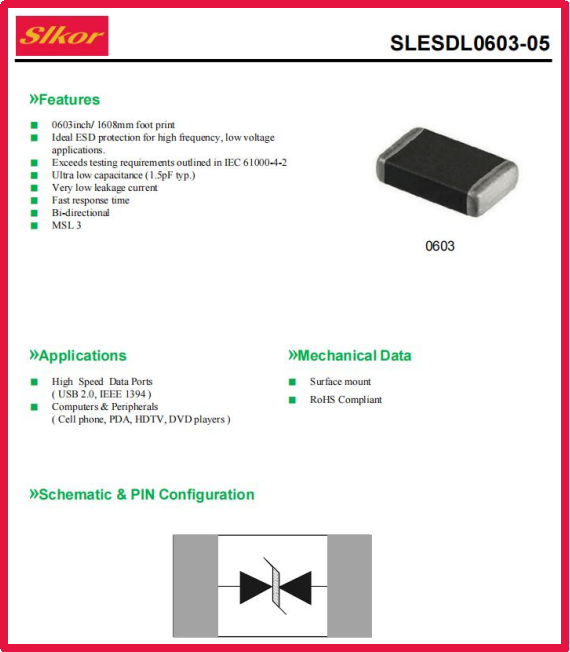

薩科微Slkor靜電保護二極管SLESDL0603-05相關參數

應用場景與優勢

1. 消費電子:超高速接口的隱形守護者

在智能手機、筆記本電腦等設備中,SLESDL0603-05可貼裝于USB Type-C、HDMI接口等位置,其1.5pF結電容確保4K/8K視頻信號或高速數據傳輸的穩定性,同時8KV耐壓可抵御人體靜電放電(HBM)和充電設備引入的過壓風險。

2. 汽車電子:應對復雜電磁環境

車載電子系統中SLESDL0603-05可在-55℃至+150℃寬溫范圍內穩定工作,有效保護ADAS攝像頭、車載以太網等關鍵電路,避免ESD導致的系統重啟或數據丟失。

3. 工業控制:高可靠性保障

在PLC、工業機器人等設備中,SLESDL0603-05的低漏電流設計可減少長期運行中的能量損耗,而65V鉗位電壓則能抵御工業現場常見的電快速瞬變脈沖(EFT)和浪涌沖擊。

結語

SLESDL0603-05以其超高的耐壓等級、極低的結電容和緊湊的封裝尺寸,重新定義了高壓靜電防護二極管的技術標準。在5G通信、自動駕駛、工業4.0等技術浪潮中,這類高性能保護器件的價值將愈發凸顯——它們不僅是電路的“安全閥”,更是系統可靠性的基石。未來,隨著材料科學與封裝工藝的進步,靜電保護二極管必將以更小的體積、更低的功耗,守護電子世界的每一次創新突破。
