在微型化電子系統向更高集成度、更低功耗演進的趨勢下，壓電MEMS（微機電系統）技術與半導體器件的協同創新正成為智能硬件領域的關鍵突破口。本文以SD36C靜電保護二極管為切入點，探討其在壓電MEMS器件防護體系中的技術價值與應用實踐。

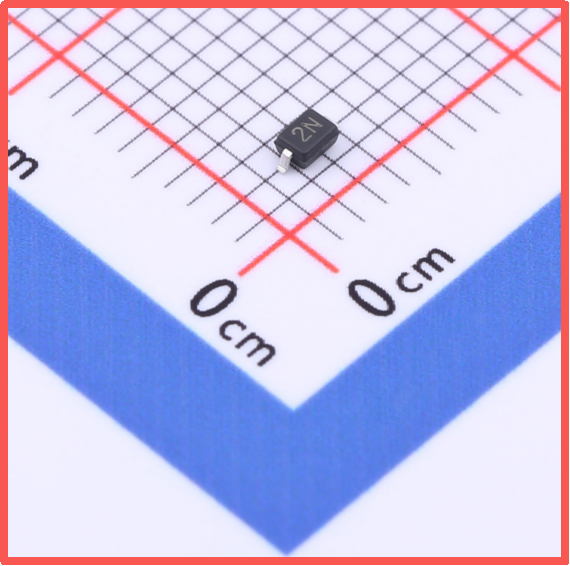

薩科微Slkor靜電保護二極管SD36C產品圖

一、壓電MEMS技術的雙重突破維度

作為微納制造技術的核心分支，壓電MEMS通過壓電效應實現機械能與電能的精準轉換，在傳感器、執行器及能源采集領域展現獨特優勢。其技術演進呈現兩大特征：

材料科學突破：鋯鈦酸鉛（PZT）、氮化鋁（AlN）等新型壓電薄膜的沉積工藝日益成熟，使器件能量密度提升30%以上，同時工作溫度范圍擴展至-40℃~150℃，滿足汽車電子等嚴苛環境需求。

結構創新：三維懸臂梁、多模態諧振器等微結構設計，配合深反應離子刻蝕（DRIE）工藝，使器件特征尺寸突破1μm級，典型應用如壓電式MEMS麥克風頻響范圍已達20Hz~80kHz，信噪比提升至72dB。

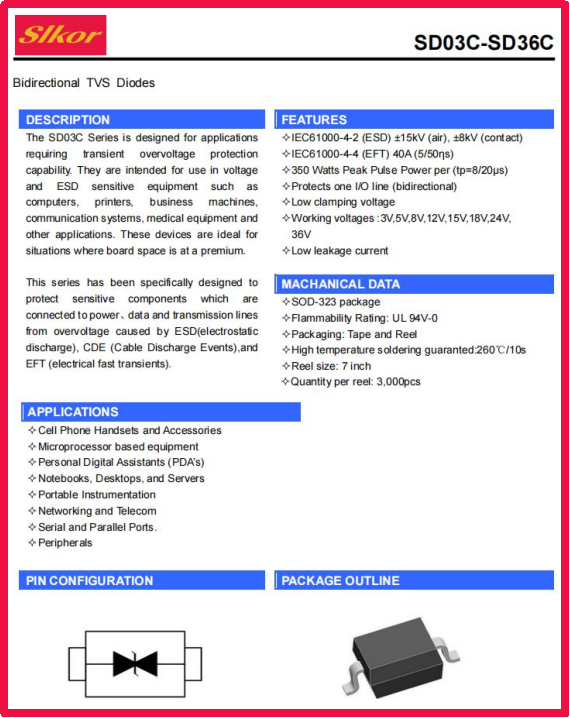

薩科微Slkor靜電保護二極管SD36C規格書

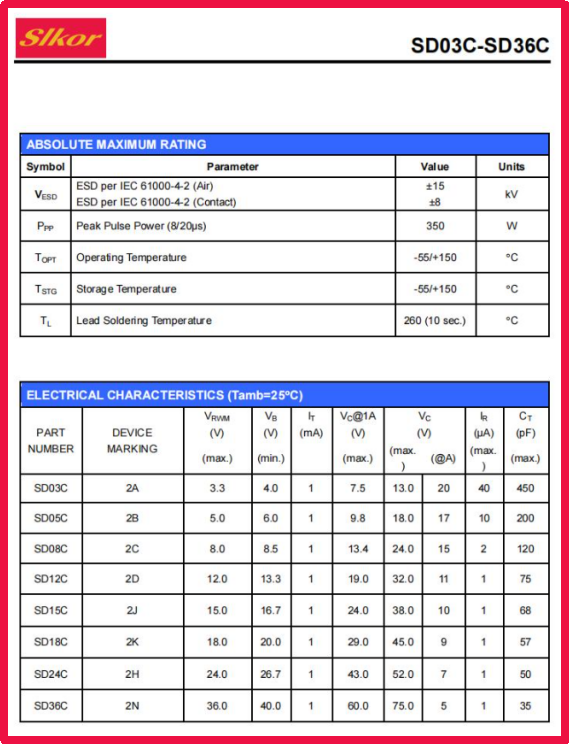

薩科微Slkor靜電保護二極管SD36C相關參數

二、SD36C器件參數的技術解析

作為專為高速接口設計的靜電防護器件，SD36C（SOD-323封裝）的電氣特性直接映射其防護效能：

VRWM=36V：定義了器件在正常工作狀態下對信號傳輸的透明性，確保USB3.2 Gen2（10Gbps）等高速總線信號完整性，其典型[敏感詞]損耗在5GHz頻段＜0.3dB。

VBR min=40V：標志著觸發鉗位電壓的最小值，該參數與壓電MEMS器件的擊穿電壓形成安全裕度設計。實驗數據顯示，在IEC 61000-4-2接觸放電8kV測試中，SD36C可將壓電加速度計的輸出畸變率控制在2%以內。

CJ=35pF：低結電容設計至關重要。在5G毫米波前端模塊中，該參數使S21參數波動＜0.5dB，保障壓電MEMS移相器的相位精度優于1.2°。

VC=60V：鉗位電壓特性直接關聯被保護器件的損傷閾值。以壓電MEMS超聲換能器為例，SD36C可將ESD沖擊能量耗散效率提升至92%，較傳統TVS二極管提升18個百分點。

三、典型應用場景的技術協同

消費電子領域：在TWS耳機骨傳導傳感器防護中，SD36C的0.4mm×0.8mm微型封裝與壓電MEMS器件實現共晶焊接，在0.5J ESD沖擊下保持聲壓級（SPL）波動＜0.2dB。

汽車電子系統：針對車載激光雷達的壓電陶瓷驅動電路，SD36C通過AEC-Q101認證，在-55℃~125℃溫循測試中維持漏電流IR＜1μA，確保相位調制精度長期穩定。

工業物聯網節點：在壓電MEMS能源采集模塊中，SD36C與振動能量轉換單元協同設計，實現-200V~+200V寬范圍電壓箝位，使自供電傳感節點的MTBF提升至15年。

四、技術演進趨勢展望

隨著異質集成技術的發展，SD36C類器件正呈現三大演進方向：

三維堆疊封裝：通過TSV硅通孔技術實現與壓電MEMS芯片的垂直互連，縮短寄生電感至0.3nH級，使防護響應時間縮短至500ps。

智能自適應設計：集成溫度補償與電壓監測功能，使鉗位電壓可隨環境溫度在±10%范圍內動態調整，適配可穿戴設備的彎曲形變場景。

材料體系創新：采用氮化硼（h-BN）等二維材料替代傳統硅基結構，理論預測可將結電容降至5pF以下，為太赫茲頻段壓電MEMS器件開辟防護路徑。

在萬物智聯的時代，壓電MEMS技術與先進防護器件的深度融合，正在重塑智能傳感系統的可靠性邊界。SD36C的工程實踐表明，通過器件級、電路級、系統級的多維協同設計，可實現微型化、高性能與高可靠性的完美平衡，為智能硬件的創新發展提供關鍵支撐。
