在全民健康意識覺醒的今天，智能手環、健康監測儀、家用醫療器械等設備正以每年超20%的增速滲透日常生活。這些設備通過生物傳感器實時采集心率、血氧、體溫等生命體征數據，為健康管理提供科學依據。然而，在精密的傳感器陣列與無線傳輸模塊背后，靜電放電（ESD）這一隱形殺手正威脅著設備的穩定性。本文將以SLESD5Z5V0靜電保護二極管為核心，揭示其在智能健康設備中的關鍵防護價值。

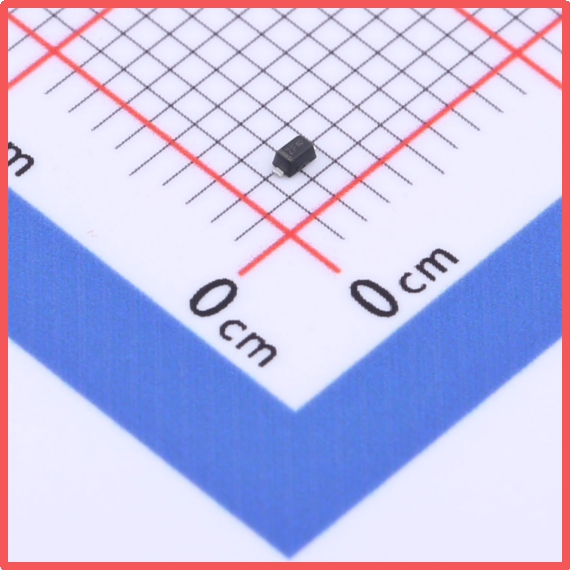

薩科微Slkor靜電保護二極管SLESD5Z5V0產品圖

一、智能健康設備的ESD挑戰：微小元件遭遇強干擾

智能健康設備的交互界面高度集成化，觸控屏、生物電極、無線充電線圈等敏感元件直接暴露在使用環境中。當人體攜帶靜電（如冬季衣物摩擦產生的數千伏電壓）接觸設備時，可能引發三大危害：

1. 傳感器精度失準：ESD沖擊可能導致MEMS傳感器零點漂移，使心率監測誤差超過±5%；

2. 通信模塊宕機：藍牙/Wi-Fi芯片在ESD沖擊下可能出現數據包丟失，導致健康數據同步失敗；

3. 電路元件損傷：反復ESD沖擊會加速電容、電阻等元件老化，縮短設備使用壽命。

以醫用級血氧儀為例，其光電傳感器對電壓波動極為敏感，單次ESD事件即可能造成測量數據偏差超10%，直接影響臨床診斷準確性。

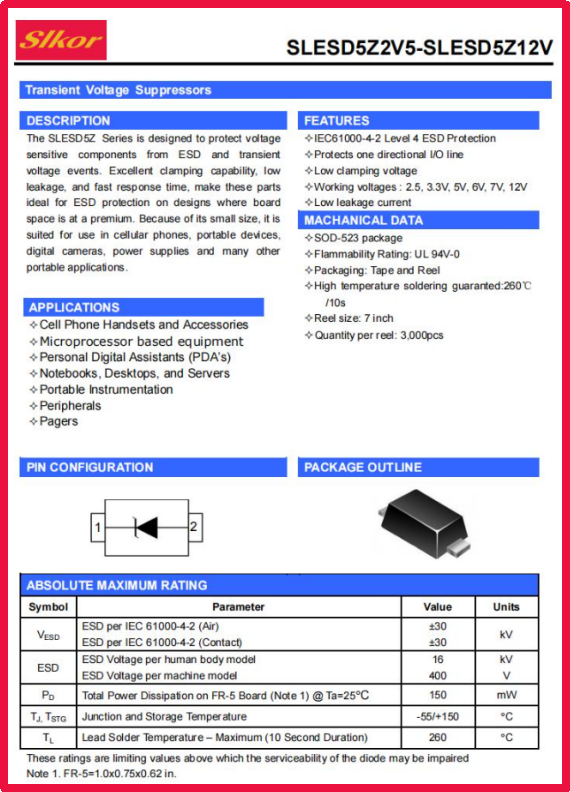

薩科微Slkor靜電保護二極管SLESD5Z5V0規格書

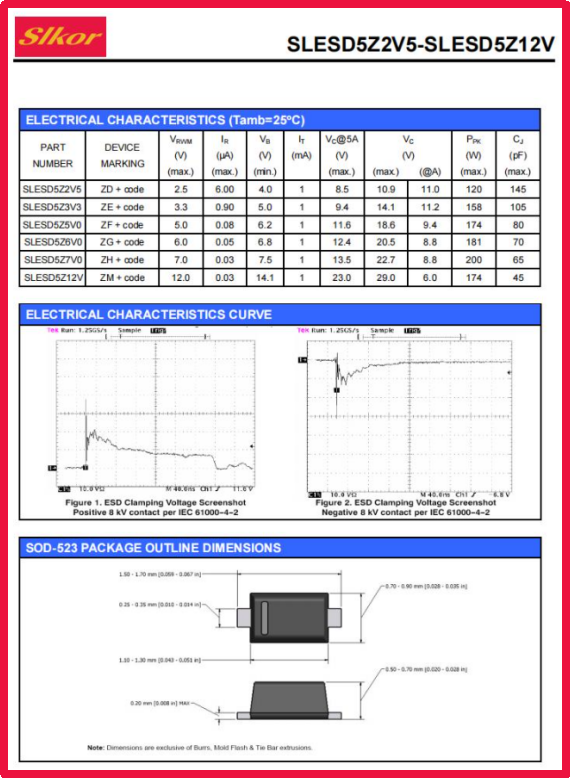

薩科微Slkor靜電保護二極管SLESD5Z5V0相關參數

二、SLESD5Z5V0技術特性：精準匹配健康設備需求

作為專為便攜式設備設計的ESD防護器件，SLESD5Z5V0以SOD-523超小型封裝（尺寸僅1.2×0.8mm）實現高效防護，其核心參數設計充分匹配智能健康設備需求：

VRWM=5V（反向截止電壓）
與健康設備主流的3.3V/5V供電系統完美匹配，確保在正常工作電壓下保持高阻態，避免信號衰減。

VBR min=6.2V（擊穿電壓下限）
當ESD電壓超過6.2V時，二極管迅速導通，將電壓鉗位在安全范圍。該閾值設計可有效過濾開關電源噪聲等低幅值干擾，同時對真正威脅性的高壓ESD做出響應。

VC=11.6V（鉗位電壓）
在IEC 61000-4-2（接觸放電±8kV）測試中，SLESD5Z5V0可將瞬態電壓限制在11.6V以?xún)?nèi)，遠低于健康設備主控芯片（通常耐壓12-15V）的承受極限，形成可靠保護屏障。

CJ=80pF（結電容）
適度電容設計在信號完整性與防護性能間取得平衡。以心電圖監測為例，80pF電容對0.1-100Hz生物電信號的衰減率低于0.2dB，確保采集數據不失真。

IR=0.08μA（反向漏電流）
在5V工作電壓下，漏電流僅0.08微安，年功耗不足0.007mWh，對電池供電的健康設備續航影響可忽略不計。

三、智能健康設備中的典型應用場景

生物傳感器防護
在光電容積描記（PPG）傳感器電路中，SLESD5Z5V0并聯于傳感器引腳與地之間，實時泄放人體靜電。其快速響應時間（<1ns）可有效抑制ESD產生的電磁干擾（EMI），避免心率監測數據跳變。

無線充電接口保護
針對無線充電線圈的饋線，SLESD5Z5V0采用π型濾波網絡設計，在抑制ESD的同時，其80pF電容與電感組成低通濾波器，可衰減充電過程中的高頻噪聲，提升充電穩定性。

觸控操作界面防護
在電容式觸控屏電路中，SLESD5Z5V0部署在觸控芯片I/O口，既防止ESD沖擊觸控傳感器陣列，又避免高壓反灌至主控芯片，確保操作流暢無卡頓。

四、結語：隱形守護者的未來演進

隨著智能健康設備向醫療級精度、多模態監測等高端功能升級，對ESD防護的要求將更加嚴苛。SLESD5Z5V0所代表的“小尺寸、低電容、高集成”技術方向，正成為行業主流解決方案。未來，通過與健康設備主控芯片的深度協同設計，ESD防護器件或?qū)?shí)現自適應閾值調節、故障診斷等智能化功能，進一步筑牢健康監測的安全基石。

在每一次用戶佩戴健康設備記錄生命體征的瞬間，SLESD5Z5V0都在默默執行著它的使命——將看不見的威脅化解于無形，讓科技的關懷真正觸達健康管理。
