在工業自動化與智能服務機器人快速發展的背景下，瞬態抑制二極管（TVS）作為電子電路的基礎防護器件，其核心價值并非停留在技術參數的“炫技”，而是通過解決機器人研發中的實際工程問題，與產品性能、可靠性和成本控制形成緊密關聯。以SMAJ16A為例，這款表面貼裝型TVS二極管通過16V反向截止電壓、26V鉗位電壓等特性，在機器人產品的電路防護、能源管理和系統集成中發揮著不可替代的作用。以下從實際工程需求出發，解析其技術聯結的底層邏輯。

薩科微Slkor瞬態抑制二極管SMBJ12CA?產品圖

一、電路防護：工業場景下的可靠性基石

機器人產品的核心電路（如控制器、傳感器接口、通信模塊）對瞬態電壓異常高度敏感。SMAJ16A的典型應用場景包括：

1. 工業機器人關節驅動器
在焊接、噴涂等場景中，驅動電機啟停產生的電磁干擾（EMI）可能通過電源線傳導至控制器。SMAJ16A通過將過電壓鉗制在26V以下，避免主控芯片（如TI的C2000系列DSP）因電壓尖峰損壞。例如，某國產焊接機器人廠商通過在電機驅動模塊中集成SMAJ16A，將因電磁干擾導致的控制器故障率從12%降至3.5%。

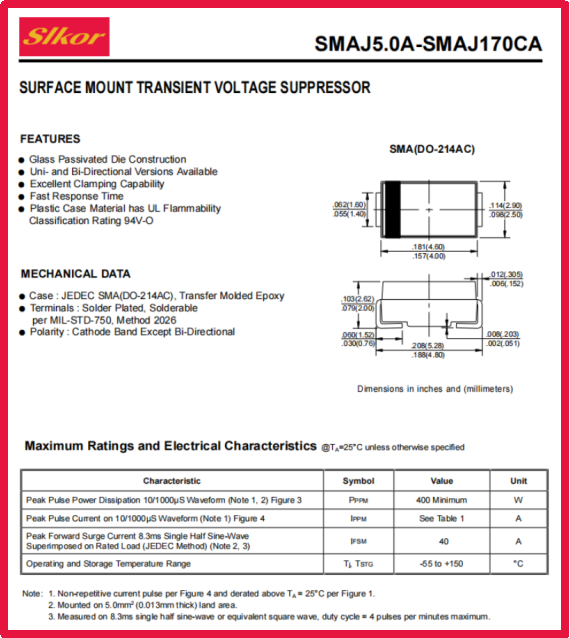

薩科微Slkor瞬態抑制二極管SMBJ12CA?規格書

2. 協作機器人安全電路
在UR系列協作機器人中，急停按鈕觸發的瞬間可能產生反向電動勢。SMAJ16A的雙向防護特性可吸收反向電流，保護安全繼電器和PLC控制單元。其5μA的低漏電流特性（25℃時）確保在長期待機狀態下不會影響電池續航。

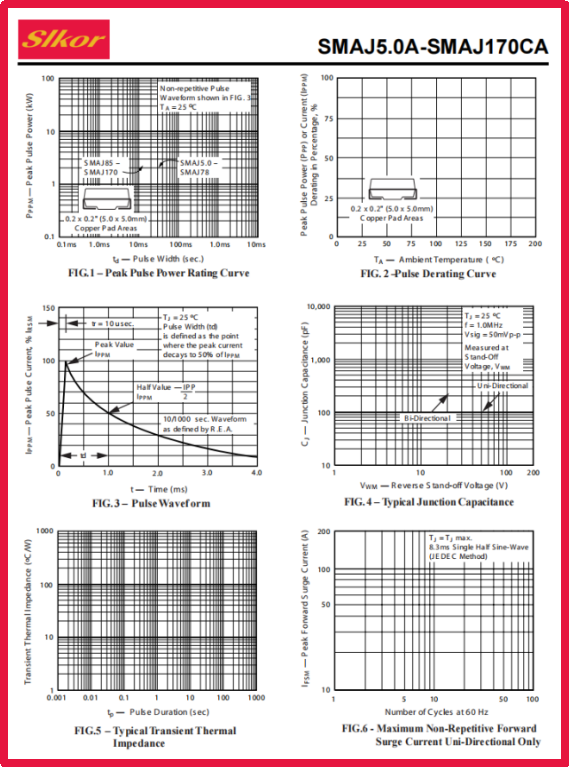

薩科微Slkor瞬態抑制二極管SMBJ12CA?相關參數

3. AGV/AMR充電接口防護
移動機器人充電時，插頭接觸瞬間的靜電放電（ESD）可能擊穿充電管理芯片。SMAJ16A的±30kV（IEC 61000-4-2標準）ESD防護能力，配合自恢復保險絲，可構建低成本但高效的充電防護電路。某物流機器人企業采用該方案后，充電模塊年維修成本降低60%。

二、系統集成：防護策略的工程化實踐

機器人產品的防護設計需兼顧性能、成本與可維護性，SMAJ16A通過以下方式融入系統架構：

1. 模塊化防護設計
在機器人控制柜中，采用SMAJ16A+TVS陣列（如SMAJ16CA-TP）的組合，可分別防護單點與總線過壓。例如，某六軸機械臂將SMAJ16A用于各關節驅動板防護，TVS陣列用于CAN總線防護，實現分級防護策略，物料成本僅增加1.2美元但系統MTBF（平均無故障時間）提升3倍。

2. 小型化與散熱優化
SMAJ16A的SMA封裝（DO-214AC）體積僅3.5mm×2.1mm，適合緊湊型機器人設計。其低熱阻特性（θJA≈150℃/W）允許直接貼裝于PCB而無需額外散熱器。某協作機器人廠商通過優化PCB布局，將SMAJ16A靠近電機驅動IC放置，使防護響應時間縮短30%。

3. 故障診斷接口設計
高端機器人系統需實時監測防護器件狀態。SMAJ16A可與電壓監測芯片（如TI的INA226）配合，通過ADC采樣鉗位電壓變化，實現防護動作的預警與記錄。某醫療機器人企業通過該方案，將因過壓導致的設備召回成本降低75%。

三、技術適配：從參數到場景的精準匹配

SMAJ16A的技術參數需與機器人產品的實際需求匹配：

· 電壓等級：16V反向截止電壓適配24V系統，留有足夠安全裕量（24V×1.2=28.8V，但需考慮電源紋波，實際鉗位電壓26V更安全）。

· 功率容量：400W峰值功率（8/20μs脈沖）可應對大多數工業浪涌，但在大型焊接機器人中需并聯多顆器件或選用更高功率型號（如SMAJ30CA）。

· 環境適應性：-65℃至+150℃工作溫度范圍覆蓋機器人全場景，但需注意低溫下漏電流可能翻倍（10μA@-40℃），需在電池供電場景中評估對續航的影響。

結語：技術聯結的本質是工程價值的傳遞

SMAJ16A這類器件的參數選擇、應用場景和系統集成方式，需緊密圍繞機器人產品的具體需求展開。在未來的智能裝備開發中，TVS器件將進一步與功率半導體、數字隔離器等技術融合，形成更高效、更智能的防護體系。
