產品介紹：SLESD0502L ESD靜電保護二極管

一、產品概述

薩科微slkor靜電保護二極管SLESD0502L是一款專為低壓電子系統設計的ESD二極管，采用先進的DFN1006-3L封裝，以其卓越的電氣性能和緊湊的尺寸，為敏感電子設備提供高效的靜電防護。該二極管在5.0V及以下工作電壓環境中表現出色，能夠有效抵御靜電放電和瞬態過電壓的沖擊，保護后級電路免受損害。SLESD0502L以其低漏電流、低結電容和高速響應等特性，成為眾多精密電子設備的理想保護元件。

二、產品特性

低反向工作電壓（VRWM）：5.0V：適用于5.0V及以下工作電壓的電路，確保在正常工作條件下二極管保持高阻態，不影響電路功能。

高擊穿電壓（VBR min）：6.0V：設定了明確的擊穿閾值，當電壓超過此值時，二極管迅速導通，將過電壓引至地線，保護后級電路。

超低漏電流（IR）：100nA：在反向電壓下，二極管保持極低的漏電流，減少系統功耗，提高能效。

低鉗位電壓（VC）：10V：在靜電放電事件中，二極管將電壓鉗制在較低水平，有效防止后級電路因過電壓而受損。

超低結電容（CJ）：0.4pF：極小的結電容設計，對高速信號傳輸影響極小，確保信號完整性和穩定性。

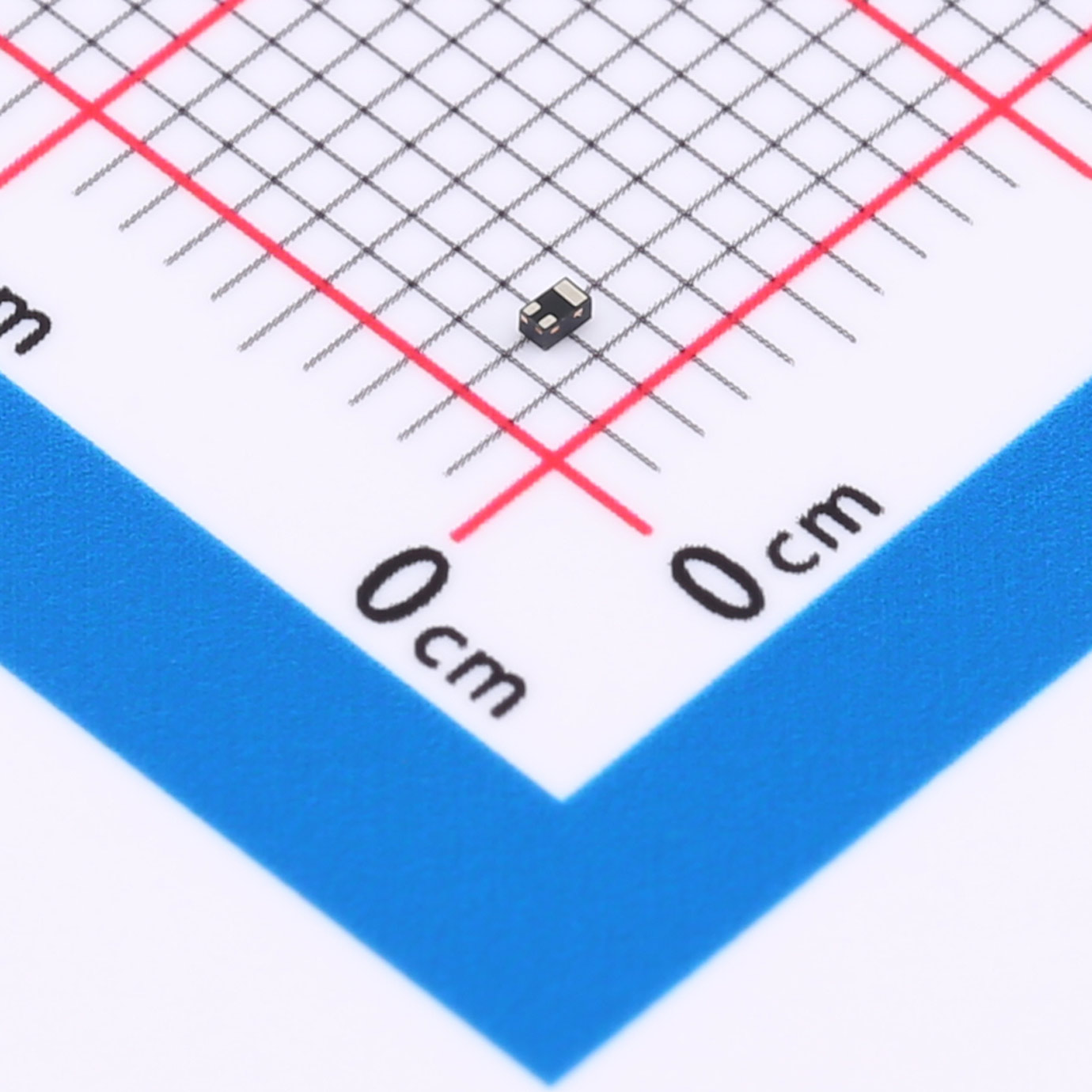

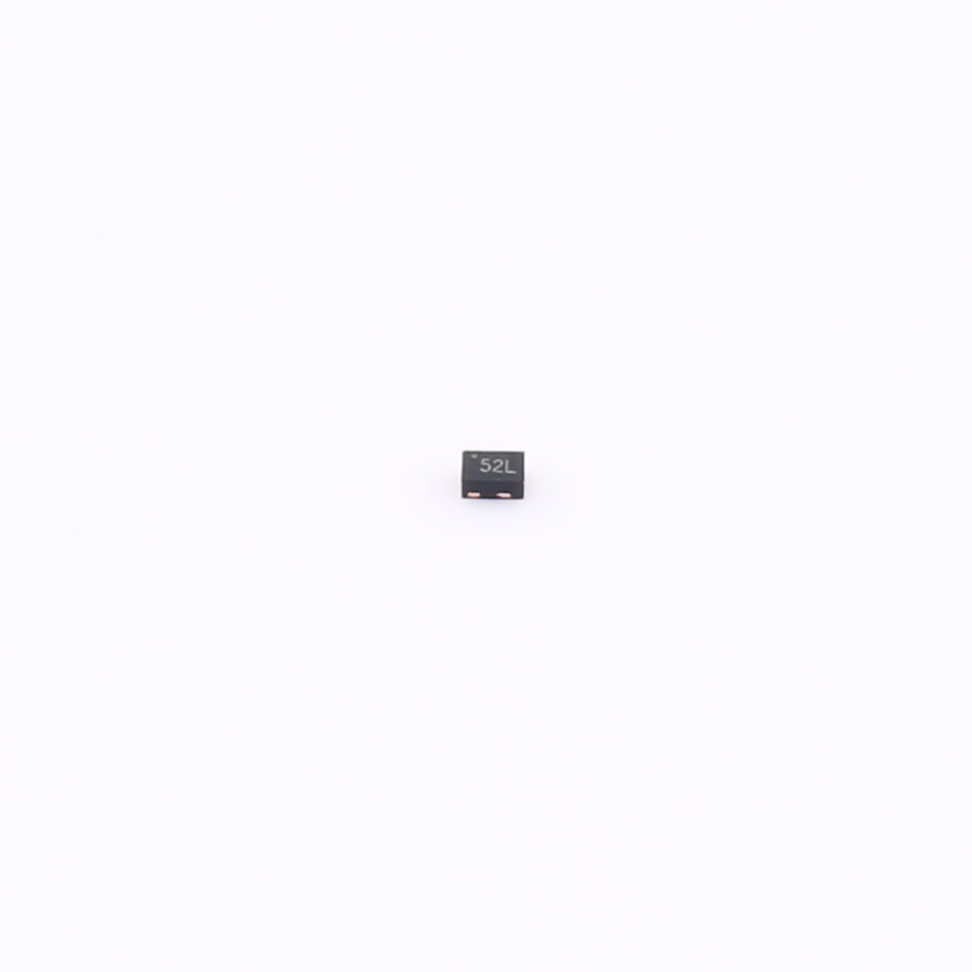

DFN1006-3L封裝：小型化、扁平化封裝，便于PCB布局和布線，提高空間利用率。

三、產品優勢

高效靜電保護：快速響應靜電放電事件，有效保護電路免受損害。

超低漏電流：減少系統功耗，延長設備續航時間。

高速信號兼容性：低結電容設計，適應高速信號傳輸需求。

緊湊封裝：節省電路板空間，便于高密度電路設計。

高可靠性：經過嚴格測試驗證，確保在各種應用環境中穩定可靠。

四、應用領域

移動通信設備：智能手機、平板電腦、藍牙設備等。

消費電子：便攜式游戲機、音頻設備、數碼相機等。

醫療電子設備：便攜式醫療設備、健康監測儀等。

物聯網（IoT）設備：智能家居節點、可穿戴設備等。

工業自動化：傳感器接口、控制電路板等。

五、注意事項

靜電防護：在處理和安裝過程中，采取適當?shù)撵o電防護措施，避免靜電對二極管造成損害。

極性正確：確保二極管的正負極性正確連接，避免反向接入導致?lián)p壞。

工作環境：避免在[敏感詞]溫度、濕度或腐蝕性環境下使用，以保證產品的長期穩定性和可靠性。

存儲條件：存放于干燥、陰涼、通風良好的環境中，避免高溫、潮濕及陽光直射。

定期檢查：在關鍵應用中，建議定期對SLESD0502L靜電保護二極管進行性能檢查，確保其有效性和可靠性。
